专利号: 2021108926291
申请人: 江苏海洋大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

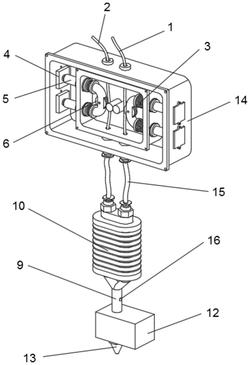

1.一种可混合材料的3D打印喷头组件,其特征在于:包括挤出机(14),所述挤出机(14)顶面右端连通有PLA耗材(1),所述挤出机(14)顶面左端连通有TPU耗材(2),所述挤出机(14)内部呈左右对称结构设有两个挤压杆(5),所述挤压杆(5)上呈上下对称结构套设有两个弹簧(3),所述挤压杆(5)外端呈左右对称结构套设有两个继电器(4),所述挤压杆(5)内端中部套接有轴承(6),所述挤出机(14)内部左端套接有挤压从动轮(7),所述挤出机(14)内部右端套设有挤压主动轮(8),所述挤压杆(5)下端呈左右对称结构套接有两个管道(15);

所述挤出机(14)下方设有散热器(10),所述散热器(10)内部套设有Y型喉管(9),所述Y型喉管(9)右壁中部开设有螺纹孔(16),所述Y型喉管(9)下端连通有加热主体(12);

所述Y型喉管(9)中部右侧设有扩链剂管(11),所述加热主体(12)底面固设有喷头杆(13),所述喷头杆(13)与加热主体(12)相连通,所述扩链剂管(11)左端外壁开设有外螺纹,所述扩链剂管(11)通过外螺纹与螺纹孔(16)螺纹连接;

所述PLA耗材(1)分别与位于右端的轴承(6)及挤压主动轮(8)摩擦接触,所述TPU耗材(2)分别与位于左端的轴承(6)及挤压从动轮(7)摩擦接触,所述PLA耗材(1)及TPU耗材(2)均穿过挤出机(14)并与管道(15)相连通,所述管道(15)下端与Y型喉管(9)上端相连通;

所述Y型喉管(9)中部夹角设置大于135°,所述Y型喉管(9)下端内壁涂有特氟龙防粘涂层,所述Y型喉管(9)壁厚应为3mm‑5mm,所述螺纹孔(16)通过外部螺栓螺纹连接。

2.根据权利要求1所述的一种可混合材料的3D打印喷头组件,其特征在于:所述轴承(6)的中心轴与挤出机(14)内部后壁连接固定,所述挤压从动轮(7)及挤压主动轮(8)均穿过挤出机(14)内壁延伸至外部,所述挤压主动轮(8)与挤压从动轮(7)摩擦传动。

3.根据权利要求2所述的一种可混合材料的3D打印喷头组件,其特征在于:所述PLA耗材(1)及TPU耗材(2)混合后的刚性/韧性介于PLA与TPU的刚性/韧性之间,所述PLA耗材(1)及TPU耗材(2)的进给速度为0.5‑5mm/s,所述PLA耗材(1)及TPU耗材(2)用混合打印时加热温度应为150‑200℃,使用单耗材模式打印温度根据耗材类型自主选择。

4.根据权利要求3所述的一种可混合材料的3D打印喷头组件,其特征在于:所述扩链剂管(11)输送扩链剂溶液的供给速度为5‑20ml/min,扩链剂选用ADR‑4370S或MDI材料。
