专利号: 2021108715765
申请人: 南京市同亮科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

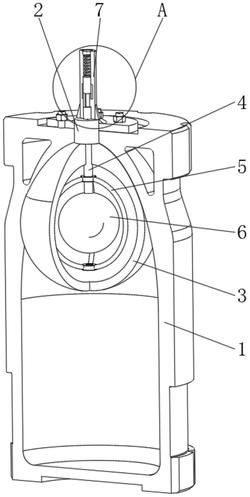

1.一种用于植保无人机中的药箱结构,包括药箱主体(1),其特征在于:所述药箱主体(1)顶端的内部固定连接有固定卡盘(2),所述药箱主体(1)内腔的顶部通过固定卡盘(2)固定安装有膨胀气囊(3),且固定卡盘(2)的内部固定套接有延伸至膨胀气囊(3)内腔中的固定管(4),所述固定管(4)外表面的底部且位于膨胀气囊(3)的内腔之中固定套接有电热丝(5),所述固定管(4)的底端固定安装有反馈气囊(6),所述药箱主体(1)的顶端固定安装有与固定管(4)的内部相连通的调整机构(7)。

2.根据权利要求1所述的一种用于植保无人机中的药箱结构,其特征在于:所述调整机构(7)包括固定套筒(8),所述固定套筒(8)的底端与药箱主体(1)的顶端之间固定连接,且固定套筒(8)内腔的底部固定安装有与固定管(4)内腔相连通的支撑套管(9),所述固定套筒(8)内壁的中部设有变阻绕丝(10),所述固定套筒(8)内腔的中部且位于支撑套管(9)的上方活动套接有导电滑块(11),所述导电滑块(11)的顶端通过复位弹簧(12)与固定套筒(8)内腔的底部之间传动连接,且导电滑块(11)的底端固定安装有延伸至支撑套管(9)内部的驱动滑杆(13),所述电热丝(5)通过固定套筒(8)上的变阻绕丝(10)、导电滑块(11)与外部的电源之间形成电连接回路。

3.根据权利要求2所述的一种用于植保无人机中的药箱结构,其特征在于:所述膨胀气囊(3)的内腔之中填充有满体积的热膨胀系数大的惰性气体,且反馈气囊(6)填充有惰性气体使其处于向外膨胀的状态。

4.根据权利要求3所述的一种用于植保无人机中的药箱结构,其特征在于:所述膨胀气囊(3)和反馈气囊(6)均采用的是弹性材质所制作而成的,且膨胀气囊(3)的弹性强度大于反馈气囊(6)的弹性强度。

5.根据权利要求4所述的一种用于植保无人机中的药箱结构,其特征在于:所述变阻绕丝(10)与导电滑块(11)之间所形成的电接触从上到下电阻值逐渐变小。
