专利号: 2021108659407
申请人: 吴德余
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

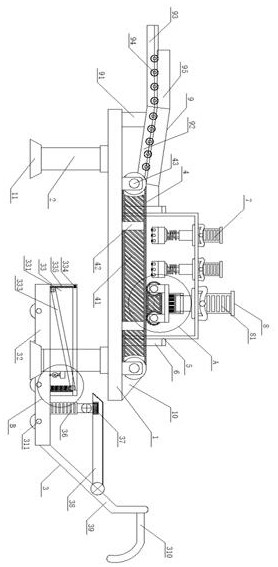

1.一种玻璃制造的层压设备,包括操作台(1),其特征在于:所述操作台(1)底部四拐角处固定安装有支撑腿(2),所述支撑腿(2)底部固定安装有支撑脚垫(11),所述操作台(1)顶部中间固定安装有传动机构(4),所述操作台(1)顶部中间固定安装有层压箱(5),所述层压箱(5)左右两侧下端设有进出口(6),所述传动机构(4)通过进出口(6)贯穿层压箱(5),所述层压箱(5)顶部左侧和中间均固定安装有定位缓冲机构(7),所述层压箱(5)顶部右侧固定安装有层压机构(8),所述操作台(1)顶部左侧固定安装有进料机构(9),所述操作台(1)右侧固定安装有导向斜块(10),所述操作台(1)底部右端支撑腿(2)的内侧设有接料机构(3),所述层压箱(5)正面铰接有开合门(12),所述开合门(12)正面左侧开设有观察窗(13),所述开合门(12)正面右侧固定安装有控制器(14),所述控制器(14)底部固定安装有蜂鸣器(17),所述控制器(14)内固定安装有控制面板(15),所述控制面板(15)内设有单片机芯片,所述开合门(12)正面左侧下端固定安装有桥式把手(16)。

2.根据权利要求1所述的一种玻璃制造的层压设备,其特征在于:所述传动机构(4)包括承重板(41),所述承重板(41)正面两侧和背面两侧均固定安装有支撑立柱(42),所述支撑立柱(42)底部与操作台(1)顶部固定连接,所述承重板(41)外表面活动安装有第一传动带本体(43)。

3.根据权利要求1所述的一种玻璃制造的层压设备,其特征在于:所述定位缓冲机构(7)包括第一气缸(71),所述第一气缸(71)固定安装于层压箱(5)的顶部左侧和中间,所述第一气缸(71)底部输出端贯穿层压箱(5)顶部固定安装有减震器(72),所述减震器(72)底部固定安装有安装架(73),所述安装架(73)内侧等间距转动连接有三组压合辊(74),三组所述压合辊(74)表面均设有氟橡胶套(75)。

4.根据权利要求1所述的一种玻璃制造的层压设备,其特征在于:所述层压机构(8)包括层压缸(81),所述层压缸(81)固定安装与层压箱(5)顶部右侧,所述层压缸(81)底部输出端贯穿层压箱(5)顶部等间距固定安装有缓冲弹簧(82),所述缓冲弹簧(82)下端外侧套接有固定架(83),所述缓冲弹簧(82)设置于固定架(83)的内部,所述固定架(83)下端转动连接有第二传动带本体(84),所述第二传动带本体(84)内固定安装有承重块(85),所述承重块(85)两端与固定架(83)内部两端固定连接,所述第二传动带本体(84)外表面设有缓冲套(86),所述缓冲套(86)基体材质为弹性橡胶材质。

5.根据权利要求1所述的一种玻璃制造的层压设备,其特征在于:所述进料机构(9)包括固定柱(91),所述固定柱(91)固定安装与操作台(1)顶部左侧,所述固定柱(91)顶部固定安装有导向斜板(92),所述导向斜板(92)左侧固定安装有导向横板(93),所述导向斜板(92)顶部和导向横板(93)顶部右侧等间距转动连接有导向辊(94),所述导向斜板(92)顶部固定安装有挡板(95),所述导向斜板(92)右侧端部设置与传动机构(4)左侧端部。

6.根据权利要求1所述的一种玻璃制造的层压设备,其特征在于:所述接料机构(3)包括接料板(32)和固定块(31),所述接料板(32)设置与操作台(1)底部右侧支撑腿(2)之间,所述接料板(32)底部前后两端等间距转动连接有滚轮(311),所述接料板(32)顶部左侧固定安装有接料斗(33),所述固定块(31)固定安装与操作台(1)底部右侧支撑腿(2)的右侧下端,所述固定块(31)底部转动连接有挂钩(34),所述接料板(32)顶部右侧前后两端铰接有挂环(35),所述挂钩(34)挂接与挂环(35)内部,所述接料板(32)顶部右侧固定安装有第二气缸(36),所述第二气缸(36)顶部铰接有压力传感器(37),所述压力传感器(37)顶部固定安装有接料横板(38),所述接料板(32)右侧端部固定安装有接料斜板(39),所述接料横板(38)铰接与接料斜板(39)的上端,所述接料斜板(39)右侧上端固定安装有扶手(310)。

7.根据权利要求6所述的一种玻璃制造的层压设备,其特征在于:所述接料斗(33)包括接料车斗(331),所述接料车斗(331)固定安装于接料板(32)的顶部左侧,所述接料车斗(331)内右侧等间距固定安装有减震弹簧(332),所述减震弹簧(332)顶部铰接有减震板(333),所述减震板(333)左侧端部铰接于接料车内左侧底部拐角处,所述接料车斗(331)内左侧上端固定安装有红外线传感器(334),所述接料车斗(331)内左侧与右侧固定安装有缓冲板(335)。
