专利号: 2021108442170
申请人: 浙江希谱检测技术有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种封闭装置,其特征在于:包括封板和限位块,所述封板的上端面设有导流槽,所述导流槽的端部贯穿设有引流孔,所述引流孔远离所述导流槽的一侧设有第一磁块,所述限位块能和所述封板配合。

2.根据权利要求1所述的一种封闭装置,其特征在于:所述导流槽由圆槽和直槽组成,所述圆槽设置在所述封板上端面的中间位置。

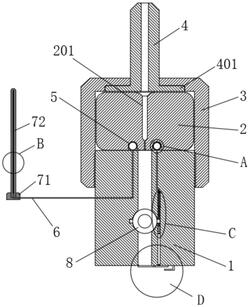

3.一种气相色谱仪高温进样装置,其特征在于:包括权利要求1或2所述的封闭装置、输样筒、螺纹安装于输样筒顶端的螺帽、固定安装于螺帽顶端的导针筒和挤压固定于螺帽与输样筒之间的进样垫,所述进样垫贯穿上下壁开设有穿针孔,所述导针筒通过穿针孔与输样筒相连通,所述进样垫的底壁开设有环形槽,所述输样筒的顶端固定安装有环形气囊,所述环形气囊位于环形槽内,所述环形气囊通过连接管连接有显示元件,显示元件通过压强差显示环形气囊内腔的压强的变化,所述封闭装置设置在所述输样筒的下端面。

4.根据权利要求3所述的一种气相色谱仪高温进样装置,其特征在于:所述显示元件包括安装座、透明固定管和有色液滴,所述安装座的顶端固定安装有透明固定管,所述透明固定管的内腔固定安装有毛细管,所述毛细管的内腔设置有有色液滴,所述毛细管的底端通过连接管与环形气囊相连通。

5.根据权利要求3所述的一种气相色谱仪高温进样装置,其特征在于:所述输样筒的内腔转动安装有隔热球,所述隔热球的外壁对称固定安装有两个转轴,所述隔热球通过两个转轴转动安装于输样筒内,所述隔热球上开设有连通孔,所述连通孔的孔径与输样筒的内径相同。

6.根据权利要求5所述的一种气相色谱仪高温进样装置,其特征在于:所述输样筒的筒壁内开设有传动腔室,所述传动腔室的内腔固定安装有传动机构,所述传动机构包括内气囊、输气管、活塞筒、第一活塞、第一活塞杆、齿条和齿轮,所述齿轮和齿条均位于传动腔室内,所述齿轮固定安装于所述转轴远离隔热球的一端,所述内气囊固定安装于所述环形气囊的内腔中,所述活塞筒固定安装于输样筒的筒壁内,所述活塞筒的顶端与所述输气管的底端相连通,所述活塞筒通过输气管与内气囊相连通,所述活塞筒的内腔滑动安装有第一活塞,所述第一活塞的底端固定安装有第一活塞杆,所述第一活塞杆的底端固定安装有齿条,所述齿条与齿轮啮合连接。

7.根据权利要求6所述的一种气相色谱仪高温进样装置,其特征在于:所述传动腔室贯穿所述输样筒,所述齿条的底端固定安装有第二活塞杆,所述第二活塞杆98的底端固定安装有第二活塞,所述第二活塞的底端固定安装有第二磁块。

8.根据权利要求3所述的一种气相色谱仪高温进样装置,其特征在于:所述封板覆盖所述输样筒的通孔的底部,所述封板和所述输样筒旋转连接。

9.根据权利要求7所述的一种气相色谱仪高温进样装置,其特征在于:所述第一磁块可以和所述传动腔室配合。

10.根据权利要求3所述的一种气相色谱仪高温进样装置,其特征在于:所述封闭板采用隔热的材质制成。
