专利号: 2021108413248
申请人: 江苏伟森家居有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

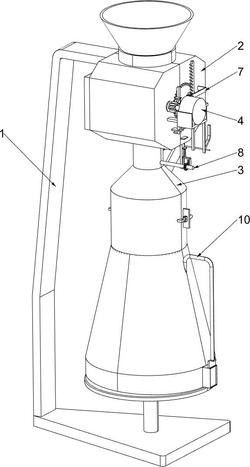

1.一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:包括有支板、粉碎框、漏斗、用于防止臭味飘散的组合卡紧组件和用于将粉碎框内上部待处理的厨余垃圾碾碎的粉碎组件;支板右侧固定安装有粉碎框,粉碎框为封闭空腔结构;粉碎框上方固定连接有漏斗,粉碎框下方设有组合卡紧组件,组合卡紧组件使得在处理厨余垃圾的过程处于封闭的状态,粉碎框上设置有粉碎组件。

2.如权利要求1所述的一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:组合卡紧组件包括有固定发酵罐体、发酵卡框、卡板、活动卡紧板和扭力弹簧,粉碎框下方固定连接有固定发酵罐体,固定发酵罐体与支板固定连接,固定发酵罐体前侧卡紧有发酵卡框,发酵卡框与粉碎框卡紧,发酵卡框左右两侧均固定焊接有卡板,卡板横穿固定发酵罐体,卡板上对称转动式连接有活动卡紧板,活动卡紧板与固定发酵罐体接触,活动卡紧板与卡板之间连接有一对扭力弹簧。

3.如权利要求2所述的一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:粉碎组件包括有托板、伺服电机、动力轴、传动轴、粉碎齿轮、安装框和传动齿轮,粉碎框右侧固定安装有托板,托板上方固定连接有伺服电机,伺服电机输出轴一端固定连接有动力轴,动力轴位于伺服电机左侧,动力轴与粉碎框转动式连接,粉碎框上转动式连接有传动轴,传动轴与动力轴上都固定安装有粉碎齿轮,两粉碎齿轮接触,粉碎框左侧固定连接有安装框,传动轴与动力轴上都固定连接有传动齿轮,两传动齿轮啮合,两传动齿轮位于安装框内。

4.如权利要求3所述的一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:还包括有菌粉调加组件,菌粉调加组件设于粉碎框上,菌粉调加组件包括有动力齿轮、升降齿条、伸缩齿板、压缩弹簧、斜架、菌粉框、出料管、放料板、固定圆杆和拉力弹簧一,动力轴上固定连接有动力齿轮,粉碎框右侧滑动式连接有升降齿条,升降齿条与动力齿轮啮合,升降齿条上滑动式连接有伸缩齿板,伸缩齿板与升降齿条之间对称连接有压缩弹簧,升降齿条下方固定焊接有斜架,粉碎框前侧固定连接有菌粉框,菌粉框下方固定连接有出料管,出料管与菌粉框连通,出料管与固定发酵罐体固定连接,出料管与固定发酵罐体连通,出料管上滑动式连接有放料板,放料板上设置有圆孔,放料板上固定连接有固定圆杆,固定圆杆与斜架接触,放料板与粉碎框之间连接有拉力弹簧一。

5.如权利要求4所述的一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:还包括有闭合组件,闭合组件设于菌粉框上,闭合组件包括有固定架、开槽板和闭合板,菌粉框前侧固定连接有固定架,固定架下方转动式连接有开槽板,开槽板与放料板限位配合,闭合板滑动式连接于出料管上,闭合板位于放料板上方,闭合板同样与开槽板限位配合,闭合板上同样设置有圆孔。

6.如权利要求5所述的一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:还包括有行程缩小组件,行程缩小组件设于粉碎框上,行程缩小组件包括有转动杆、转动大齿轮、L形架、传动杆和传动小齿轮,粉碎框右侧转动式连接有转动杆,转动杆上固定连接有转动大齿轮,转动大齿轮与动力齿轮啮合,粉碎框右侧固定连接有L形架,L形架上转动式连接有传动杆,传动杆上固定连接有传动小齿轮,转动杆上同样固定连接有传动小齿轮,两传动小齿轮相啮合,两传动小齿轮均位于转动大齿轮右侧。

7.如权利要求6所述的一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:还包括有翻转打开组件,翻转打开组件设于粉碎框上,翻转打开组件包括有推动齿条、固定槽板、滑动齿条、拉力弹簧二、翻转杆、翻转圆块和翻转齿轮,粉碎框右侧滑动式连接有推动齿条,推动齿条与传动杆上的传动小齿轮啮合,粉碎框下方固定安装有固定槽板,固定槽板上滑动式连接有滑动齿条,滑动齿条与固定槽板之间连接有拉力弹簧二,粉碎框下部转动式连接有翻转杆,翻转杆左端固定连接有翻转圆块,翻转圆块位于粉碎框内部,翻转圆块与粉碎框接触,翻转杆上固定连接有翻转齿轮,翻转齿轮与滑动齿条啮合。

8.如权利要求7所述的一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:还包括有开槽放置板,固定发酵罐体内壁上固定连接有开槽放置板,开槽放置板与发酵卡框接触。

9.如权利要求8所述的一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:开槽放置板上分布式设置有小圆孔,小圆孔呈环形阵列分布。

10.如权利要求8所述的一种能够防止臭味飘散的厨余垃圾堆肥发酵罐,其特征在于:还包括有水位触发组件,水位触发组件设于固定发酵罐体上,水位触发组件包括有固定杆、浮盘、U形杆和挡板,固定杆固定连接于固定发酵罐体内部,固定杆上滑动式连接有浮盘,浮盘与固定发酵罐体接触,固定发酵罐体右侧滑动式连接有U形杆,U形杆与发酵卡框贴合,U形杆下方固定连接有挡板,挡板与固定发酵罐体滑动式连接。
