专利号: 2021108412847
申请人: 广州乐盈信息科技股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

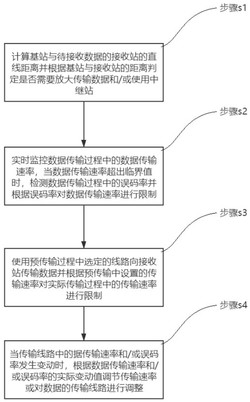

1.一种扩展5G网络通讯能力的方法,其特征在于,包括:步骤s1,在输送数据前,中控单元计算基站与待接收数据的接收站的直线距离并根据基站与接收站的距离判定是否需要放大传输数据和/或使用中继站;

步骤s2,当所述中控单元完成对数据传输方式的选择时,中控单元控制所述基站对所述接收站进行数据预传输、实时监控数据传输过程中的数据传送流量并根据实际的传送流量值调节针对数据的放大倍率和/或使用的中继站的数量,当数据传送流量超出临界值时,中控单元检测数据传输过程中的误码率,并根据实际测得的误码率差值针对数据的放大倍率和/或使用的中继站的数量进行进一步调节;

步骤s3,预传输完成后,所述中控单元控制基站使用预传输过程中选定的线路向接收站传输数据并根据预传输中设置的传送流量对实际传输过程中的传送流量进行限制;当所述接收站接收到所述基站输出的数据时,接收站对数据进行转换,并将转换后的数据分别发送至对应的终端内;

步骤s4,当所述基站向所述接收站传输数据时,所述中控单元实时监控传输线路中的数据传送流量和误码率,当传输线路中的数据传送流量和/或误码率发生变动时,中控单元根据数据传送流量和/或误码率的实际变动值调节传送流量或对数据的传输线路进行调整以避免外部环境对数据传送流量产生的影响。

2.根据权利要求1所述的扩展5G网络通讯能力的方法,其特征在于,当所述中控单元判定是否需要放大传输数据和/或使用中继站传输数据时,中控单元计算基站与待接收数据的接收站的直线距离D并根据直线距离D选取对应的数据传输方式;所述中控单元中设有第一预设距离D1、第二预设距离D2和第三预设距离D3,其中,D1<D2<D3;

若D≤D1,中控单元判定基站与接收站为近距离传输,中控单元控制基站直接向接收站传输数据;

若D1<D≤D2,中控单元判定基站与接收站为中距离传输,中控单元控制基站将数据发送至放大站,放大站将接收到的数据放大指定倍率后将放大后的数据直接输送至接收站;

若D2<D≤D3,中控单元判定基站与接收站为远距离传输,中控单元在数据传输的路线上选取对应数量的中继站以作为数据传输的中转节点并在选取完成后控制基站按照指定的顺序将数据依次输送至各中继站以将数据输送至接收站;

若D>D3,中控单元判定基站与接收站为超远距离传输,中控单元选取对应数量的中继站,选取完成后中控单元控制基站将数据发送至放大站,放大站将接收到的数据放大指定倍率后按照指定的顺序将放大后的数据依次输送至各中继站以将数据输送至接收站。

3.根据权利要求2所述的扩展5G网络通讯能力的方法,其特征在于,当所述中控单元判定基站与接收站为中距离传输时,中控单元根据基站与接收站的直线距离确定所述放大站的放大倍率;所述中控单元中设有第一预设中距离Da1、第二预设中距离Da2、第一预设放大倍率P1、第二预设放大倍率P2和第三预设放大倍率P3,其中,D1<Da1<Da2<D2,1<P1<P2<P3;

当D1<D≤Da1时,中控单元控制放大站以第一预设放大倍率P1对数据进行放大;

当Da1<D≤Da2时,中控单元控制放大站以第二预设放大倍率P2对数据进行放大;

当D>Da2时,中控单元控制放大站以第三预设放大倍率P3对数据进行放大;

当所述中控单元判定基站与接收站为远距离传输时,中控单元根据基站与接收站的直线距离确定使用的中继站的数量;所述中控单元中设有第一预设远距离Db1、第二预设预设远距离Db2、第一预设数量N1、第二预设数量N2和第三预设数量N3,其中,D2<Db1<Db2<D3,N1<N2<N3;

当D2<D≤Db1时,中控单元将传输数据的中继站的数量设置为N1;

当Db1<D≤Db2时,中控单元将传输数据的中继站的数量设置为N2;

当D>Db2时,中控单元将传输数据的中继站的数量设置为N3。

4.根据权利要求3所述的扩展5G网络通讯能力的方法,其特征在于,当所述中控单元判定基站与接收站为超远距离传输时,中控单元将所述放大站的放大倍率设置为P3并将中继站的数量设置为N3,当所述中控单元控制所述基站对所述接收站进行数据预传输时,中控单元实时监控数据的传送流量Q并根据Q对所述放大站的放大倍率或所述中继站的数量进行调节,所述中控单元中还设有第一预设传送流量Q1、第二预设传送流量Q2、预设中继站数量调节系数α和预设放大倍率调节系数β,其中,Q1<Q2,0<α<1,0<β<1;

当Q≤Q1时,所述中控单元判定数据的传送流量过低,中控单元增加用以传输数据的中继站的数量以降低相邻两中继站之间的间距,增加后的中继站的数量记为N3’,设定N3’=N3×(1+β);

当Q1<Q≤Q2时,所述中控单元判定数据的传送流量偏低,中控单元控制所述放大站对数据的放大倍率进行调节,调节后的放大站的放大倍率记为P3’,设定P3’=P3×(1+α);

当Q>Q2时,所述中控单元判定数据的传送流量符合标准,中控单元不对所述中继站的数量N3或所述放大站对数据的放大倍率P3机型调节;

当所述中控单元完成对所述中继站的数量或所述放大站的放大倍率的调节时,中控单元重新监控数据的传送流量、将测得的传送流量记为Q’、将Q’分别与Q1和Q2进行比对并根据比对结果判定是否需重新调节放大站的放大倍率或中继站的数量;

所述中控单元中还设有预设临界中继站数量Nmax,设定Nmax>N3,当中控单元判定需将传输数据的中继站的数量调节至N3’时,中控单元将N3’与Nmax进行比对,若N3’<Nmax,中控单元将传输数据的中继站的数量调节至N3’,若N3’≥Nmax,中控单元将传输数据的中继站的数量调节至Nmax并调节所述放大站针对数据的放大倍率。

5.根据权利要求4所述的扩展5G网络通讯能力的方法,其特征在于,所述中控单元中设有预设临界放大倍率Pmax,Pmax>P3,当所述中控单元判定需将放大站针对数据的放大倍率调节至P3’时,中控单元将P3’与Pmax进行比对,若P3’<Pmax,中控单元将放大站针对数据的放大倍率调节至P3’;若P3’≥Pmax,中控单元将放大站针对数据的放大倍率调节至Pmax并判定是否对传输数据的中继站的数量N进行调节,若N<Nmax,中控单元对传输数据的中继站的数量进行调节,若N=Nmax,中控单元判定数据传输不良并不对传输数据的中继站的数量进行调节;

当所述中控单元对传输数据的中继站的数量N进行调节时,调节后的中继站的数量记为N’,设定N’=N×(1+β)。

6.根据权利要求5所述的扩展5G网络通讯能力的方法,其特征在于,所述中控单元中还设有预设最大传输流量Qmax,Qmax>Q2,当所述中控单元控制所述基站对所述接收站进行数据预传输且中控单元测得数据的传输流量Q>Qmax时,中控单元检测数据传输时的误码率M并将测得的误码率M与中控单元中预存的预设误码率M0进行比对,若M≤M0,中控单元判定数据传输质量符合标准,若M>M0,中控单元判定数据传输质量不符合标准、调节传输数据的所述中继站的数量和/所述放大站对数据的放大倍率,通过降低数据的传输流量以降低数据传输过程中的误码率。

7.根据权利要求6所述的扩展5G网络通讯能力的方法,其特征在于,当所述中控单元判定数据传输质量不符合标准时,中控单元计算数据传输过程中的误码率差值△M,设定△M=M‑M0,计算完成后,中控单元根据△M判定调节传输数据的所述中继站的数量和/或所述放大站对数据的放大倍率;所述中控单元中还设有第一预设误码率差值△M1和第二预设误码率差值△M2,△M1<△M2;

当△M≤△M1时,所述中控单元调节所述放大站的放大倍率以对数据的传输流量进行限制;

当△M1<△M≤△M2时,所述中控单元调节传输数据的所述中继站的数量以对数据的传输流量进行限制;

当△M>△M2时,所述中控单元调节所述放大站的放大倍率并调节传输数据的所述中继站的数量以对数据的传输流量进行限制;

当所述中控单元调节所述放大站的放大倍率时,调节后的放大站的放大倍率记为P”,设定P”=P×(1‑α),其中,P为放大站在输送数据时的初始放大倍率;当所述中控单元调节传输数据的所述中继站的数量时,调节后的中继站的数量记为N”,设定N”=N×(1‑β),其中,N为输送数据时中继站的初始数量。

8.根据权利要求7所述的扩展5G网络通讯能力的方法,其特征在于,当所述中控单元控制所述基站对所述接收站进行数据预传输且中控单元判定需对所述放大站的放大倍率进行调节以降低数据传输过程中的误码率而所述基站未通过放大站输送数据时,若基站通过中继站将数据输送至接收站,中控单元对输送数据的中继站的数量进行调节,若基站直接将数据输送至接收站,中控单元判定数据传输质量不稳定并发出误码率超出标准警报;

当所述中控单元判定需对所述传输数据的中继站的数量进行调节以降低数据传输过程中的误码率而所述基站未通过中继站输送数据时,若基站通过放大站将数据输送至接收站,中控单元对放大站的放大倍率进行调节;若基站未通过放大站将数据输送至接收站,中控单元判定数据传输质量不稳定并发出误码率超出标准警报;

当所述中控单元判定需对所述放大站的放大倍率进行调节并对所述传输数据的中继站的数量进行调节以降低数据传输过程中的误码率而所述基站直接向所述接收站输送数据时,中控单元判定数据传输质量不稳定并发出误码率超出标准警报。

9.根据权利要求8所述的扩展5G网络通讯能力的方法,其特征在于,当所述中控单元控制所述基站对所述接收站进行数据预传输且中控单元通过降低数据的传输流量以降低数据传输过程中的误码率时,若调节后的数据传输流量Q”<Q2,中控单元判定数据传输质量不稳定并发出误码率超出标准警报。
