专利号: 2021108120707
申请人: 彭梦玲
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

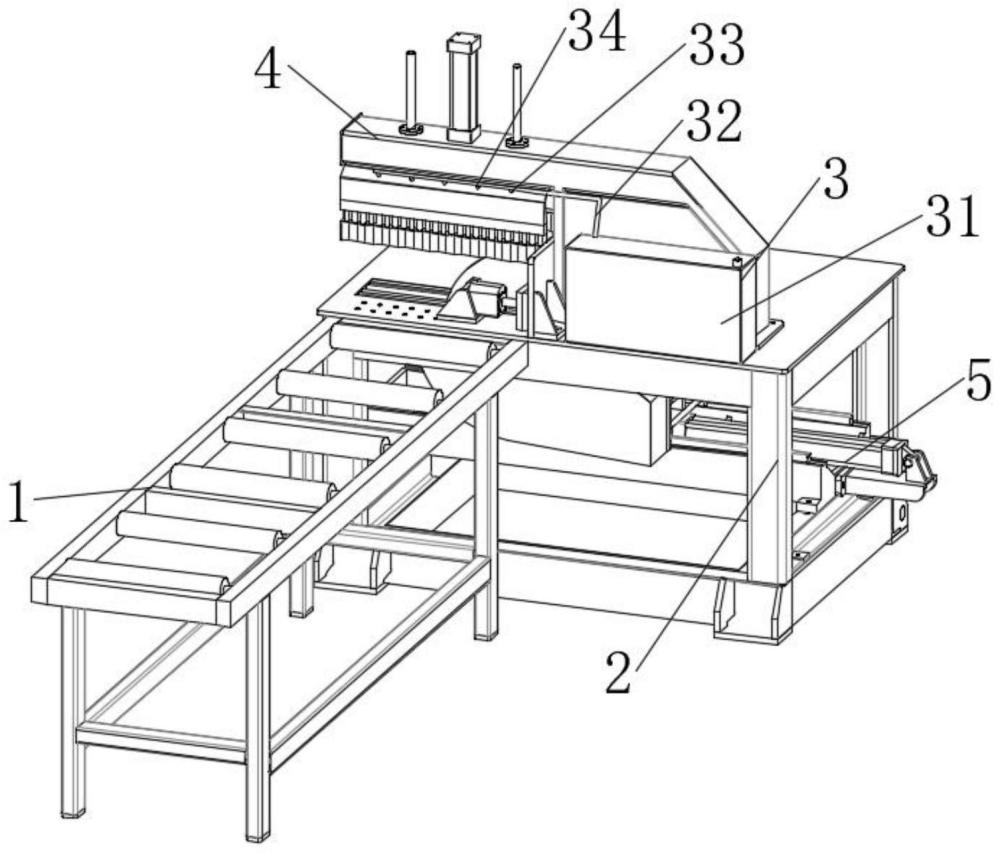

1.一种具有型材铝屑自清理机构的全自动铝型材切割机,包括送料机构(1)、支撑组件(2)和切割组件(5),其特征在于:所述送料机构(1)的左侧设置有支撑组件(2),所述支撑组件(2)的上方设置有润滑组件(3),所述支撑组件(2)的上方设置有压紧组件(4),所述压紧组件(4)包括支撑架(41),所述支撑架(41)的上方设置有导向组件(42),所述导向组件(42)的下方设置有压紧头(43),所述压紧头(43)包括固定筒(431),所述固定筒(431)的内部设置有弹簧(432),所述弹簧(432)的内部设置有伸缩杆(433),所述伸缩杆(433)的下方连接有活动柱(434),所述活动柱(434)的下方连接有压紧块(435),所述压紧块(435)的外壁连接有密封板(436),所述支撑组件(2)的下方设置有切割组件(5),所述切割组件(5)的侧面设置有收集组件(6);

所述支撑组件(2)包括操作台(21),所述操作台(21)的上方连接有立板(22);

所述润滑组件(3)包括冷却箱(31),所述冷却箱(31)的上方连接有导管(32),所述导管(32)的下方连接有多组喷嘴(33),且两组喷嘴(33)之间设置有气嘴(34),所述导管(32)的下方连接有微型水泵,且微型水泵的吸入端连接在冷却箱(31)的内部;

所述导向组件(42)包括第一气缸(421),所述第一气缸(421)的两端皆设置有导向杆(422),所述第一气缸(421)与导向杆(422)的下方连接有导向罩(423),所述导向罩(423)的前后两端设置有挡板(424),所述导向罩(423)的前后两面设置有滑槽,所述挡板(424)与导向罩(423)的正面呈滑动连接;

所述切割组件(5)包括底座(51),所述底座(51)的上方连接有导向滑轨(52),所述导向滑轨(52)的上方连接有滑板(53),所述滑板(53)的上方连接有驱动筒(54);

锯片(56)的外部设置有收集组件(6),收集组件(6)包括防护罩(61),防护罩(61)的下方开设有集料槽(62),防护罩(61)的上方连接有接料板(63),接料板(63)的两端皆设置有支撑板(64),接料板(63)的另一端连接有驱动组件(65),接料板(63)的上方设置有刮板(66),接料板(63)呈倾斜状,且接料板(63)的上表面呈梯形结构,接料板(63)的另一端连接在从动轴(655)的外部,防护罩(61)的内部呈空心结构,且防护罩(61)连接在滑板(53)的右侧,防护罩(61)的内部设置有锯片(56),支撑板(64)连接在操作台(21)的下方;

驱动组件(65)包括齿条(651),齿条(651)的上方连接有齿轮(652),齿轮(652)的内部贯穿有主动轴(653),主动轴(653)的正面通过皮带轮传动机构(654)连接有从动轴(655),主动轴(653)通过轴承座与支撑板(64)呈活动连接,从动轴(655)贯穿至支撑板(64)的正面,且从动轴(655)的外部连接有滚珠轴承,齿条(651)通过连接板连接在防护罩(61)的右侧,齿条(651)与齿轮(652)的连接方式呈啮合连接。

2.根据权利要求1所述的一种具有型材铝屑自清理机构的全自动铝型材切割机,其特征在于:所述操作台(21)的上方开设有落料槽(23),所述落料槽(23)的内部连接有支撑辊(24),所述操作台(21)的上方开设有螺纹孔(25),所述螺纹孔(25)的上方连接有紧固推杆(26)。

3.根据权利要求2所述的一种具有型材铝屑自清理机构的全自动铝型材切割机,其特征在于:所述立板(22)设置在操作台(21)的上表面中间,所述立板(22)的下方开设在有通槽,且通槽处于落料槽(23)的中间上方,所述螺纹孔(25)共设置有七组,且螺纹孔(25)每组设置有两个,所述螺纹孔(25)的上方通过六角螺栓连接有紧固推杆(26)。

4.根据权利要求3所述的一种具有型材铝屑自清理机构的全自动铝型材切割机,其特征在于:所述固定筒(431)的中心开设有通孔,且通孔的内部设置有弹簧(432),所述固定筒(431)的内壁设置有滑轨,且滑轨的外部滑动连接有密封板(436),所述密封板(436)的下方连接有压紧块(435),所述活动柱(434)的直径大于弹簧(432)的直径,且活动柱(434)的直径小于固定筒(431)内部通孔直径。

5.根据权利要求4所述的一种具有型材铝屑自清理机构的全自动铝型材切割机,其特征在于:所述驱动筒(54)的后方连接有电机(55),所述驱动筒(54)的右侧连接有锯片(56),所述滑板(53)的下方连接有第二气缸(57)。

6.根据权利要求5所述的一种具有型材铝屑自清理机构的全自动铝型材切割机,其特征在于:所述导向滑轨(52)的上方设置有导向滑块,且导向滑块的上方连接有滑板(53),所述电机(55)的输出端通过皮带连接在驱动筒(54)内部的转动轴上方,且转动轴的右侧连接有锯片(56),所述第二气缸(57)连接在底座(51)的上方,且底座(51)的顶升端连接在滑板(53)的下方。
