专利号: 2021107943016
申请人: 安徽鑫翊新材料有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

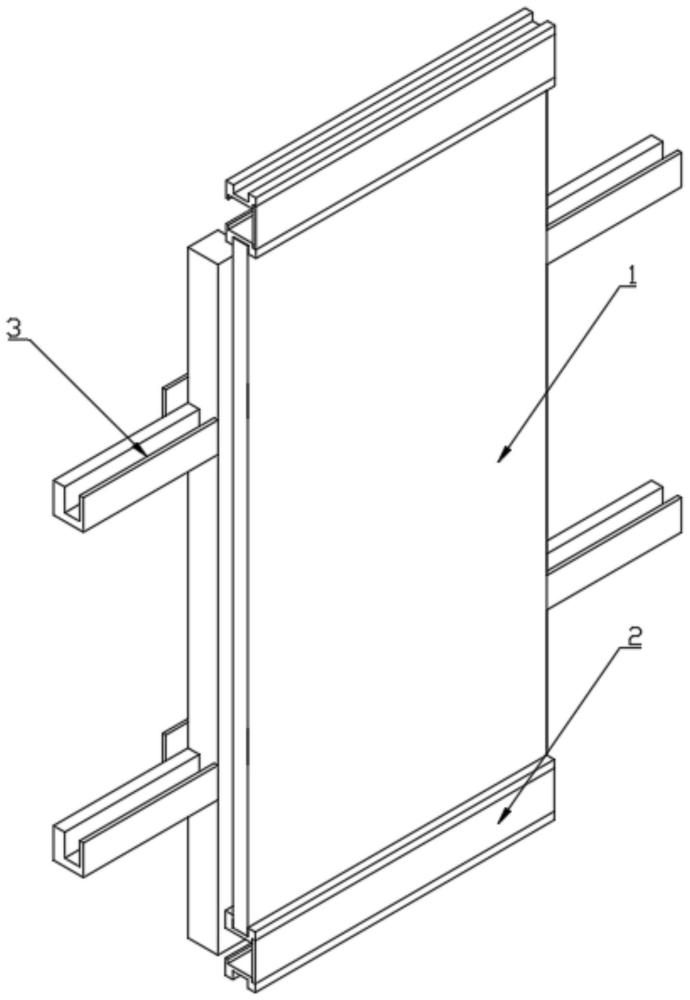

1.一种卡接式大板幕墙结构,包括固定机构(3)和若干幕墙机构(1),其特征在于,所述固定机构(3)包括若干第一龙骨(302)和若干第二龙骨(303),相邻的两个第一龙骨(302)之间固定有若干第二龙骨(303),第二龙骨(303)上开设有支撑槽(304),幕墙机构(1)包括幕墙板(101),幕墙板(101)的后侧固定有两个对称的挂接杆(103),挂接杆(103)呈L型,挂接杆(103)上开设有若干螺孔(102),幕墙板(101)的后侧固定有两个锁紧机构(4),锁紧机构(4)设置在支撑槽(304)上,幕墙板(101)上下两端均固定有连接机构(2)。

2.根据权利要求1所述的一种卡接式大板幕墙结构,其特征在于,所述第一龙骨(302)的后侧固定有若干焊接板(301),焊接板(301)固定在墙体上,焊接板(301)位于第一龙骨(302)和第二龙骨(303)的连接处,第二龙骨(303)的上方固定有夹紧杆(305),夹紧杆(3305)位于第二龙骨(303)的正中间。

3.根据权利要求2所述的一种卡接式大板幕墙结构,其特征在于,所述连接机构(2)包括上槽块(201)和下槽块(206),下槽块(206)套接在幕墙板(101)的上方,上槽块(201)套接在上一个幕墙板(101)的下方,上槽块(201)和下槽块(206)之间固定有两个弹簧套杆(202),下槽块(206)的上方转动设置有套筒螺杆(204),套筒螺杆(204)内部螺纹连接有升降螺杆(208),升降螺杆(208)的上端转动设置在上槽块(201)的下方,上槽块(201)和下槽块(206)的前侧分别开设有上卡槽(207)和下卡槽(203),上卡槽(207)和下卡槽(203)之间卡接有卡板(205)。

4.根据权利要求2或3所述的一种卡接式大板幕墙结构,其特征在于,所述锁紧机构(4)包括锁紧板(409),锁紧板(409)固定在幕墙板(101)的后侧,锁紧板(409)呈C字型,锁紧板(409)的前侧固定有两个转动轴(410),锁紧板(409)的前侧开设有两个弧形槽(405),锁紧板(409)的下方开设有滑动槽(407),滑动槽(407)的内部滑动设置有两个锁紧块(408),锁紧块(408)抵触在支撑槽(304)上,两个锁紧块(408)的内侧均设有L型杆(411),锁紧板(409)的内部滑动设置有两个升降杆(406),升降杆(406)的端部固定有配重块(401),配重块(401)位于锁紧板(409)的上方,配重块(401)的前侧转动设置有两个连杆(402),连杆(402)的端部转动连接有转动杆(403),转动杆(403)转动设置在转动轴(410)上,转动杆(403)的端部固定有滑动轴(404),滑动轴(404)位于弧形槽(405)内部,且滑动轴(404)转动连接在锁紧块(408)上。

5.根据权利要求4所述的一种卡接式大板幕墙结构,其特征在于,所述锁紧块(408)的外侧螺纹连接有螺杆(412),螺杆(412)的一端转动连接在L型杆(411)上,螺杆(412)的另一端固定有手轮,L型杆(411)滑动设置在锁紧块(408)的内部,L型杆(411)的端部覆有橡胶层。
