专利号: 2021107874482
申请人: 深圳市本广德科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

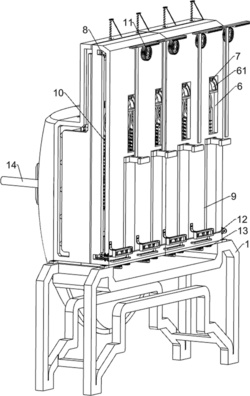

1.一种升降式具有清洁功能的广告调节夹,其特征是,包括有:机架(1)和套管(2),机架(1)内侧上部固接有至少四根套管(2),套管(2)呈均匀间隔设置,机架(1)一侧下部均匀间隔的开有至少四个放料口(62);

套杆(21),每根套管(2)内均设有套杆(21),套杆(21)和套管(2)之间有阻尼;

第一夹板(3),每根套杆(21)的下部均转动式连接有第一夹板(3);

第二夹板(4),每根套杆(21)的下部均固接有第二夹板(4),第二夹板(4)和第一夹板(3)接触;

第一扭力弹簧(5),第一扭力弹簧(5)设置在第一夹板(3)和套杆(21)的连接处;

导向块(61),机架(1)一侧上部均匀间隔的开有至少四个通孔(6),每个通孔(6)内侧均固接有导向块(61);

把手(7),每个第一夹板(3)上均固接有把手(7),把手(7)和导向块(61)滑动式配合;

放置组件(8),放置组件(8)设置在套杆(21)上;

滑动组件(9),滑动组件(9)设置在机架(1)的下部;

清洁组件(10),清洁组件(10)设置在机架(1)的内侧。

2.按照权利要求1所述的一种升降式具有清洁功能的广告调节夹,其特征是,放置组件(8)包括有:

固定架(81),机架(1)内侧均匀间隔的固接有至少四个固定架(81);

夹块(82),每个固定架(81)的两侧均固接有夹块(82);

放置板(83),每个固定架(81)的下部均固接有放置板(83)。

3.按照权利要求2所述的一种升降式具有清洁功能的广告调节夹,其特征是,滑动组件(9)包括有:

导轨(91),机架(1)上靠近放料口(62)的一侧均匀间隔的安装有至少四个导轨(91);

滑动块(92),每个导轨(91)上均滑动式设有滑动块(92);

第一弹簧(93),第一弹簧(93)连接在滑动块(92)和导轨(91)之间;

遮挡板(94),每个滑动块(92)上均固接有遮挡板(94);

I型块(95),每个遮挡板(94)的上侧均固接有I型块(95)。

4.按照权利要求3所述的一种升降式具有清洁功能的广告调节夹,其特征是,清洁组件(10)包括有:

竖杆(101),机架(1)内底部均匀间隔的转动式连接有至少四组竖杆(101),每组12根竖杆(101);

清理杆(102),每根竖杆(101)上均固接有清理杆(102);

第二扭力弹簧(103),每根竖杆(101)的下部均设有第二扭力弹簧(103),第二扭力弹簧(103)的一端和竖杆(101)连接,第二扭力弹簧(103)的另一端和机架(1)连接;

转柄(104),其中一侧的清理杆(102)上固接有转柄(104),转柄(104)穿过机架(1);

第二齿轮(105),每根竖杆(101)的下部均安装有第二齿轮(105),相邻的两个第二齿轮(105)啮合。

5.按照权利要求4所述的一种升降式具有清洁功能的广告调节夹,其特征是,还包括有拉动组件(11),拉动组件(11)包括有:绕线轮(111),机架(1)内侧上部均匀间隔的转动式安装有至少四个绕线轮(111);

连接杆(112),每个套管(2)上均滑动式设有连接杆(112),连接杆(112)和套杆(21)固定连接;

第二弹簧(113),每根连接杆(112)上均设有第二弹簧(113),第二弹簧(113)的一端和连接杆(112)连接,第二弹簧(113)的另一端和套管(2)连接;

拉线(114),每个绕线轮(111)上均绕有拉线(114),拉线(114)和连接杆(112)固定连接;

第一齿轮(115),每个绕线轮(111)上均安装有第一齿轮(115);

第一齿条(116),每个I型块(95)上均安装有第一齿条(116),第一齿条(116)和第一齿轮(115)啮合。

6.按照权利要求5所述的一种升降式具有清洁功能的广告调节夹,其特征是,还包括有推动组件(13),推动组件(13)包括有:推杆(133),每个放置板(83)上均开有第一一字孔(131),机架(1)内底部均匀间隔的开有至少四个第二一字孔(132),每个第二一字孔(132)内均滑动式设有推杆(133),推杆(133)和第一一字孔(131)滑动式配合;

限位块(134),每个放置板(83)上均固接有限位块(134);

第二齿条(135),每根推杆(133)的下端均安装有第二齿条(135),第二齿条(135)为双面齿条,第二齿条(135)和机架(1)滑动式配合;

第四弹簧(136),每根第二齿条(135)上均设有第四弹簧(136),第四弹簧(136)的一端和第二齿条(135)连接,第四弹簧(136)的另一端和机架(1)连接;

第三齿轮(138),其中一侧的竖杆(101)下端安装有第三齿轮(138),第三齿轮(138)和第二齿条(135)配合。

7.按照权利要求6所述的一种升降式具有清洁功能的广告调节夹,其特征是,还包括有移动组件(12),移动组件(12)包括有:滑轨(121),机架(1)上靠近导轨(91)的一侧均匀间隔的安装有至少四个滑轨(121);

圆形伸缩杆(122),每个滑轨(121)上均滑动式设有圆形伸缩杆(122),圆形伸缩杆(122)插在滑动块(92)内;

L型杆(123),每根圆形伸缩杆(122)之间固接有L型杆(123);

滑动卡杆(124),L型杆(123)上滑动式设有滑动卡杆(124);

第三弹簧(125),第三弹簧(125)连接在滑动卡杆(124)和L型杆(123)之间;

卡块(126),机架(1)的一侧下部固接有卡块(126),卡块(126)和滑动卡杆(124)配合。

8.按照权利要求7所述的一种升降式具有清洁功能的广告调节夹,其特征是,还包括有吸尘组件(14),吸尘组件(14)包括有:弧形板(141),机架(1)上远离导轨(91)的一侧固接有弧形板(141);

吸尘箱(142),弧形板(141)内部两侧均安装有吸尘箱(142);

吸尘管(143),吸尘箱(142)的两侧均固接有吸尘管(143),吸尘管(143)穿过机架(1);

出尘管(144),吸尘箱(142)的两侧均固接有出尘管(144),出尘管(144)穿过弧形板(141)。
