1.一种建筑电气设计用低压控制电器，其特征在于，包括：

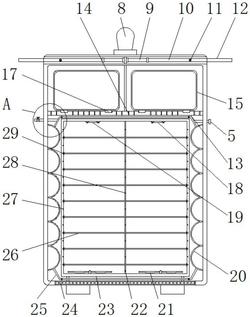

低压电器柜壳体（1），所述低压电器柜壳体（1）的前端铰接有柜门（2）；空气开关（4），其安装在所述柜门（2）的前端，所述空气开关（4）的下方设置有警示牌（3），所述空气开关（4）的一侧安装有 PLC 控制器（33）；电器安装仓（23），其安装在所述低压电器柜壳体（1）的内部，所述电器安装仓（23）的左右两壁均开设有呈等距均匀分布的卡槽（27），且电器安装仓（23）的内部设置有安装板（26），所述安装板（26）与卡槽（27）的连接处设置有卡块（29）和贴合板（31），所述安装板（26）内穿设有呈等距均匀分布的通孔（30）；

辅助撑板（22），其固定在所述电器安装仓（23）的内部，所述辅助撑板（22）的右侧上方通过螺栓安装有温度传感器（18），且辅助撑板（22）的左侧上方通过螺栓安装有电压传感器（19），所述辅助撑板（22）的前端开设有呈等距均匀分布的隔板槽（28）；

散热风机（21），其安装在所述安装板（26）的下方；

防撞气囊（20），其设置在所述电器安装仓（23）的左右两侧，所述防撞气囊（20）通过充气管（25）相互连通，所述防撞气囊（20）的一侧安装有通气口（5），且防撞气囊（20）的另一侧依次连接有排气管（32）和单向阀（16）；

警报器（8），其安装在所述低压电器柜壳体（1）的上方；滤网（24），其安装在所述低压电器柜壳体（1）的下方；

所述柜门（2）还设有：

透明门板（7），其安装在所述柜门（2）的上方，所述透明门板（7）的一侧开设有电线穿孔（6）；

电器元件壳体（15），其安装在所述透明门板（7）的内部；

隔板（13），其设置在所述电器元件壳体（15）的下方，所述隔板（13）的内部穿设有均匀分布的透气孔（14），所述电器元件壳体（15）与隔板（13）的连接处安装有滑轨（17）；

所述电器元件壳体（15）还设有：

遮雨板（10），其安装在所述电器元件壳体（15）的上方，所述遮雨板

（10）靠近低压电器柜壳体（1）竖直中心线的一端连接有伸缩杆（9），且遮雨板（10）远离伸缩杆（9）的一侧连接有转轴（11）；

导雨板（12），其安装在所述转轴（11）的末端；

所述通气口（5）通过充气管（25）、防撞气囊（20）、排气管（32）与单向阀（16）构成连通结构，所述防撞气囊（20）呈波浪型结构，且防撞气囊（20）充气时与电器安装仓（23）的左右侧壁紧密贴合；

所述建筑电气设计用低压控制电器的故障检测方法包括以下步骤：

S1：向下扳动空气开关（4）的操作手柄，关闭整体电路，断开电流，在

空气开关（4）的操作手柄上挂放“禁止合闸”标志牌，保证检测工作处于安全状态内；

S2：使用低压试电笔依次验电，避免电器产生电流回路，向外拉动电器元件壳体（15），电器元件壳体（15）通过滑轨（17）的带动向前移动，使用检测工具对电器元件壳体（15）内电器元件的依次测量，若电器元件发生故障，可将电器元件取下进行更换；

S3：依次拉动安装板（26），使安装板（26）向前移动，调整安装板（26）的位置，对安装板（26）上的其他电器元件进行故障检测，当发现故障问题时 ，可将安装板（26）抽出，对电器元件进行更换；

S4：所有元件检测后，向上扳动空气开关（4）的操作手柄，进行送电，测试低压电器柜壳体（1）内的其他功能组件是否正常运转；

S5：检测后，关闭柜门（2）和透明门板（7），取下标志牌，低压控制电器正常工作。

2.根据权利要求 1 所述的一种建筑电气设计用低压控制电器，其特征在于，所述安装板（26）通过卡槽（27）、卡块（29）、贴合板（31）与电器安装仓（23）构成滑动结构，且卡槽（27）与隔板槽（28）的位置相互对应，所述贴合板（31）的宽度大于卡槽（27）的宽度。

3.根据权利要求 1 所述的一种建筑电气设计用低压控制电器，其特征在于，所述电压传感器（19）、PLC 控制器（33）与空气开关（4）通过导线依次电性串联，所述温度传感器（18）、PLC 控制器（33）与散热风机（21）通过导线依次电性串联，所述警报器（8）与PLC 控制器（33）电性连接。

4.根据权利要求 1 所述的一种建筑电气设计用低压控制电器，其特征在于，所述遮雨板（10）通过伸缩杆（9）与低压电器柜壳体（1）构成伸缩结构，且遮雨板（10）通过转轴（11）与导雨板（12）构成转动结构。

5.根据权利要求 1 所述的一种建筑电气设计用低压控制电器，其特征在于，所述透明门板（7）为透明 PVC 材质，所述电线穿孔（6）为硅胶材质，且电线穿孔（6）的直径大于电线直径。

6.根据权利要求 1 所述的一种建筑电气设计用低压控制电器，其特征在于，所述电器元件壳体（15）通过滑轨（17）与隔板（13）构成滑动结构，所述透气孔（14）与散热风机（21）的风向相互平行。
