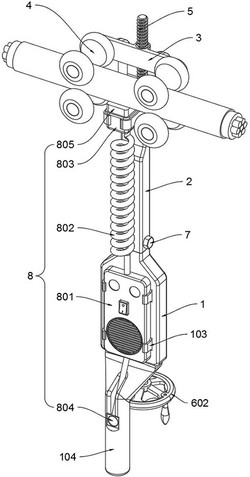

1.一种基于电力电子电路故障排查用的自动诊断装置，其特征在于：包括主体（1）；

所述主体（1）顶部与顶连架（2）相连，且活动架（3）连接于顶连架（2）顶部；

螺杆（5），所述螺杆（5）连接于顶连架（2）后侧，且螺杆（5）顶端与活动架（3）相连；

驱动轴（6），所述驱动轴（6）与螺杆（5）相连；

诊断组件（8），所述诊断组件（8）安装在主体（1）内，且诊断组件（8）顶端位于顶连架（2）内；

所述顶连架（2）顶部左右两端分别转动连接有夹线凹轮（4），活动架（3）左右两端分别转动连接有夹线凹轮（4），且活动架（3）左右两端夹线凹轮（4）位于顶连架（2）左右两端夹线凹轮（4）正上方；

所述顶连架（2）顶部呈对称状开设有两个导向滑孔（202），活动架（3）底部呈对称状设有两个滑杆（301），且活动架（3）底部滑杆（301）滑动连接于顶连架（2）顶部导向滑孔（202）内；

所述顶连架（2）后侧转动连接有螺杆（5），活动架（3）内部开设有螺孔（302），且螺杆（5）顶部螺纹连接于螺孔（302）内，并且螺杆（5）底端与驱动轴（6）相连；

所述顶连架（2）底部为中空状，顶连架（2）底部两侧分别开设有固定连孔（201），且主体（1）顶部滑动连接于顶连架（2）底部内，主体（1）顶部内等距开设有八个调节连孔（102），调节连孔（102）两端分别与固定连孔（201）相连通，并且螺栓（7）贯穿连接于调节连孔（102）和固定连孔（201）内；

所述主体（1）后侧转动连接有驱动轴（6），且驱动轴（6）上下两端分别设有六棱插柱（601）和手轮（602），螺杆（5）底部内开设有六边插孔（501），并且驱动轴（6）顶端六棱插柱（601）滑动连接于螺杆（5）底部六边插孔（501）内。

2.如权利要求1所述一种基于电力电子电路故障排查用的自动诊断装置，其特征在于：所述诊断组件（8）包括有；

非接触感应测电模块（801），非接触感应测电模块（801）安装在主体（1）内部；

导线（802），导线（802）分别连接于非接触感应测电模块（801）上下两端；

探测级（803），探测级（803）通过导线（802）与非接触感应测电模块（801）相连；

触摸级（804），触摸级（804）通过导线（802）与非接触感应测电模块（801）相连；

密封盖（805），密封盖（805）固定在探测级（803）顶部外侧。

3.如权利要求2所述一种基于电力电子电路故障排查用的自动诊断装置，其特征在于：所述探测级（803）安装在顶连架（2）顶部内，且探测级（803）位于顶连架（2）两端夹线凹轮（4）中心部位。

4.如权利要求1所述一种基于电力电子电路故障排查用的自动诊断装置，其特征在于：所述主体（1）底部设有握柄（104），且触摸级（804）安装在握柄（104）前侧内。

5.如权利要求1所述一种基于电力电子电路故障排查用的自动诊断装置，其特征在于：所述主体（1）内部开设有嵌装槽（101），嵌装槽（101）两端分别设有卡爪（103），且非接触感应测电模块（801）放置在嵌装槽（101）内，卡爪（103）分别卡合连接于非接触感应测电模块（801）两侧。
