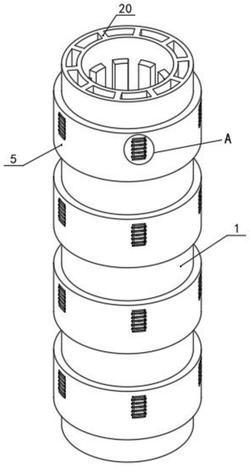

1.一种新型尾管悬挂器，包括尾管悬挂器本体(1)，其特征在于：所述尾管悬挂器本体(1)呈管状设置，并且尾管悬挂器本体(1)的上端开设有固定槽，所述固定槽的内部设置有托板A(2)，所述托板A(2)的外侧开设有多个凹槽，并且凹槽相对应的两端均开设有第一斜槽，所述尾管悬挂器本体(1)的上表面开设有多个通槽A，并且通槽A贯穿至固定槽内侧，每个所述通槽A的内部均安装有固定卡块(3)，每个所述固定卡块(3)的形状均呈L形，并且L形固定卡块(3)的短面中相对应的两端均设置有斜块(4)，每个所述斜块(4)分别与对应的第一斜槽进行配合，所述尾管悬挂器本体(1)的上表面设置有膨胀固定装置，并且膨胀固定装置呈套筒状设置，所述膨胀固定装置的内侧开设有数个且与固定卡块(3)进行配合的固定卡槽；

所述膨胀固定装置包括固定套筒(5)和膨胀块(6)，所述固定套筒(5)的外侧开设有数个通槽B，所述膨胀块(6)的数量为多个，并且多个膨胀块(6)分别安装在相互对应的通槽B中，每个所述膨胀块(6)均穿过尾管悬挂器本体(1)的外侧，并延伸至固定槽的内部，面向固定槽内壁的多个膨胀块(6)的一端均设置为斜坡面，所述托板A(2)的外侧开设有数个第二斜槽，并且数个第二斜槽与数个凹槽呈均匀交错排布，每个所述第二斜槽分别与对应的膨胀块(6)进行配合，并且第二斜槽与膨胀块(6)设置有的斜坡面相互平行。

2.根据权利要求1所述的一种新型尾管悬挂器，其特征在于：每个所述通槽B内侧相对的两端面均开设有紧固槽，并且紧固贯穿固定套筒(5)的外侧以及内侧，每个所述膨胀块(6)的两端设置有紧固块(7)，并且数个紧固块(7)分别与对应的紧固槽进行卡紧配合，每个所述紧固槽的内侧上下两端均呈锥形面设置，且锥形面于固定套筒(5)的内侧向固定套筒(5)的外侧倾斜，每个所述紧固块(7)的形状均与紧固槽的形状相匹配。

3.根据权利要求1所述的一种新型尾管悬挂器，其特征在于：所述膨胀块(6)分为固定膨胀块(8)和连接膨胀块(9)，并且连接膨胀块(9)位于固定槽内部，每个所述连接膨胀块(9)的外侧均设置有连接块(10)，每个所述固定膨胀块(8)的内侧均设置有连接槽，每个所述连接块(10)和连接槽呈过盈配合。

4.根据权利要求1所述的一种新型尾管悬挂器，其特征在于：所述尾管悬挂器本体(1)设置的固定槽数量为四个，并且四个固定槽呈直线状均匀排布，四个所述固定槽内部设置有的结构相同，四个所述固定槽分别为第一固定槽(11)、第二固定槽(12)、第三固定槽(13)和第四固定槽(14)，其中第一固定槽(11)和第四固定槽(14)分别位于尾管悬挂器本体(1)的上端和下端，并且固定槽内部中的数个固定卡块(3)以及多个膨胀块(6)之间均设置有两个相对应的固定挡块(20)，四个所述固定槽的底部表面开设有多个通孔A(15)，并且通孔A(15)于固定槽的内侧贯穿至尾管悬挂器本体(1)的内侧，每个所述通孔A(15)分别位于在两个固定挡块(20)之间，所述尾管悬挂器本体(1)的内侧表面设置有数个密封块(16)，并且密封块(16)的内部开设有密封腔，每个所述通孔A(15)分别与密封腔相对应，位于第二固定槽(12)、第三固定槽(13)和第四固定槽(14)的内部托盘均称为托板B(17)，并且三个托板B(17)的上端均开设有环形槽(19)，所述第二固定槽(12)、第三固定槽(13)和第四固定槽(14)的顶部表面均开设有多个通孔B(18)，每个所述通孔B(18)均贯穿尾管悬挂器本体(1)，并与密封腔相连通，每个所述通孔B(18)分别朝向三个环形槽(19)设置。

5.根据权利要求2所述的一种新型尾管悬挂器，其特征在于：所述紧固块(7)的为软性金属材质，并且膨胀块(6)的外侧表面开设有数个定位槽(21)。

6.根据权利要求4所述的一种新型尾管悬挂器，其特征在于：每个所述通孔A(15)和通孔B(18)均为倾斜设置，并且通孔A(15)远离密封腔的一端向下倾斜，通孔B(18)远离密封腔的一端向上倾斜，每个所述密封块(16)内部的下表面均开设有通孔C，每个所述通孔A(15)与通孔B(18)以及通孔B(18)与通孔C之间均设置有密封挡块(22)。

7.根据权利要求4所述的一种新型尾管悬挂器，其特征在于：每个所述固定挡块(20)的顶部端面均呈梯形，所述托板A(2)和三个托板B(17)的外侧和内侧均开设有导向槽，并且导向槽与固定挡块(20)呈滑动配合。

8.根据权利要求3所述的一种新型尾管悬挂器，其特征在于：每个所述斜块(4)与第一斜槽的配合关系均为间隙配合，并且托板A(2)和托板B(17)的重量大于托板A(2)和托板B(17)滑动时产生的摩擦力。
