专利号: 2021107044655
申请人: 夏侯唐耀
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

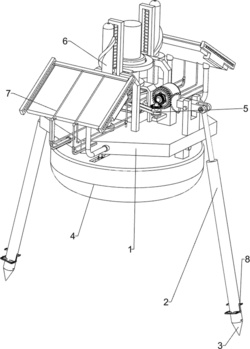

1.一种新能源波浪发电航标灯,其特征是,包括有:基座(1),基座(1)上部设有发电机构(2);固定机构(3),发电机构(2)上设有固定机构(3);缓冲机构(4),基座(1)下部设有缓冲机构(4);旋转机构(5),基座(1)上部与发电机构(2)之间设有旋转机构(5);

发电机构(2)包括有:固定座(24),基座(1)上部两侧均连接有固定座(24);连接杆(23),固定座(24)上部两侧之间均转动式连接有连接杆(23);第一连杆(22),连接杆(23)外侧均转动式连接有第一连杆(22);套杆(20),第一连杆(22)下部外侧均滑动式连接有套杆(20);第一弹簧(21),套杆(20)与第一连杆(22)之间均连接有第一弹簧(21);第一齿轮(25),连接杆(23)内侧均连接有第一齿轮(25);发电件(28),基座(1)上部两侧均连接有发电件(28);第二齿轮(26),发电件(28)上部一侧均转动式连接有第二齿轮(26),第二齿轮(26)与第一齿轮(25)相互配合;单向内齿轮(27),第二齿轮(26)内侧均连接有单向内齿轮(27);蓄电池(210),基座(1)上部中间安装有蓄电池(210);第一电线(29),蓄电池(210)一侧与两侧发电件(28)上部一侧之间均连接有第一电线(29);

固定机构(3)包括有:顶块(30),套杆(20)下部均连接有顶块(30);锥头块(32),套杆(20)内部下侧均滑动式连接有锥头块(32);推杆(31),锥头块(32)上部两侧均连接有推杆(31),推杆(31)与套杆(20)滑动式连接;第一滑块(34),套杆(20)内部下侧均对称滑动式连接有第一滑块(34);第二弹簧(33),第一滑块(34)与套杆(20)之间均连接有第二弹簧(33);

第一固定块(35),第一滑块(34)上侧均连接有第一固定块(35),第一固定块(35)与锥头块(32)相互配合,第一固定块(35)与套杆(20)滑动式配合;

缓冲机构(4)包括有:第三固定块(46),基座(1)下部两侧均连接有第三固定块(46);转动轴(45),第三固定块(46)之间转动式连接有转动轴(45);漂浮块(40),转动轴(45)两侧之间连接有漂浮块(40);第二滑块(42),漂浮块(40)上侧中部均对称滑动式连接有第二滑块(42);第三弹簧(41),第二滑块(42)两侧与漂浮块(40)之间均连接有第三弹簧(41);第二连杆(43),第二滑块(42)上部均转动式连接有第二连杆(43);第二固定块(44),第二连杆(43)上侧均转动式连接有第二固定块(44),第二固定块(44)上部与基座(1)相连接。

2.按照权利要求1所述的一种新能源波浪发电航标灯,其特征是,旋转机构(5)包括有:

旋转轴(50),一侧单向内齿轮(27)中部一侧连接有旋转轴(50);传动轴(52),一侧发电件(28)下部一侧连接转动式连接有传动轴(52);锥齿轮(51),旋转轴(50)一侧均连接有锥齿轮(51),传动轴(52)上侧也连接有锥齿轮(51),两侧锥齿轮(51)相互啮合;支撑架(56),基座(1)上部中间连接有支撑架(56);空心杆(55),支撑架(56)与蓄电池(210)中部之间转动式连接有空心杆(55);照明灯(57),空心杆(55)上侧连接有照明灯(57);第一带轮(53),传动轴(52)下侧与空心杆(55)下侧均连接有第一带轮(53);第一皮带(54),第一带轮(53)之间连接有第一皮带(54)。

3.按照权利要求2所述的一种新能源波浪发电航标灯,其特征是,还包括有清洁组件(6),清洁组件(6)包括有:支撑块(60),基座(1)上部两侧均连接有支撑块(60);转动杆(63),基座(1)上部两侧均转动式连接有转动杆(63);第三带轮(69),转动杆(63)下部均连接有第三带轮(69);第二带轮(61),空心杆(55)上部和中部均连接有第二带轮(61);第二皮带(62),上侧第二带轮(61)和一侧第三带轮(69)和下侧第二带轮(61)和另一侧第三带轮(69)之间均连接有第二皮带(62);导轨(64),转动杆(63)上部均连接有导轨(64);套筒(67),支撑块(60)上侧中部均滑动式连接有套筒(67);第四弹簧(65),套筒(67)与支撑块(60)之间均连接有第四弹簧(65);推动杆(66),套筒(67)外侧均连接有推动杆(66),推动杆(66)与导轨(64)相互配合;毛刷(68),套筒(67)内侧之间连接有毛刷(68),毛刷(68)位于照明灯(57)外侧。

4.按照权利要求3所述的一种新能源波浪发电航标灯,其特征是,还包括有辅助发电组件(7),辅助发电组件(7)包括有:支撑座(70),基座(1)两侧均对称连接有支撑座(70);太阳能板(71),两侧支撑座(70)上部之间均连接有太阳能板(71);第二电线(72),太阳能板(71)下部与蓄电池(210)之间均连接有第二电线(72);第三连杆(73),套筒(67)内侧均连接有第三连杆(73);滑轨(78),太阳能板(71)两侧均连接有滑轨(78);刮板(76),两侧滑轨(78)之间滑动式连接有刮板(76);第五弹簧(77),刮板(76)与滑轨(78)之间均连接有第五弹簧(77);拉绳(75),第三连杆(73)下部与同侧刮板(76)之间均对称连接有拉绳(75);导套(74),基座(1)上部两侧均对称连接有两个导套(74),太阳能板(71)外侧也均对称连接有导套(74),拉绳(75)与同侧导套(74)滑动式连接。

5.按照权利要求4所述的一种新能源波浪发电航标灯,其特征是,还包括有锁紧组件(8),锁紧组件(8)包括有:第六弹簧(80),推杆(31)下侧与套杆(20)之间均连接有第六弹簧(80);异型件(81),套杆(20)下部一侧均对称连接有异型件(81);楔形杆(84),两侧异型件(81)均滑动式连接有楔形杆(84),楔形杆(84)与推杆(31)相互配合;第七弹簧(83),楔形杆(84)与异型件(81)之间均连接有第七弹簧(83);握把(82),第七弹簧(83)套在楔形杆(84)上,两侧楔形杆(84)一侧之间均连接有握把(82)。
