专利号: 2021106798439
申请人: 台州市浙兴真空设备制造有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

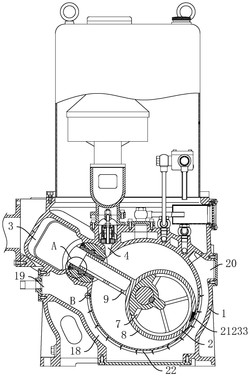

1.一种滑阀式真空泵,包括泵体(1)以及设置在泵体(1)内部的泵缸(2),所述泵体(1)上开设有吸气口(3)以及排气口(4),所述吸气口(3)以及所述排气口(4)均连通于所述泵缸(2)的内腔,所述吸气口(3)内部转动设置有导轨(5),所述导轨(5)中贯穿设置有连通所述吸气口(3)以及所述泵缸(2)内腔的导向孔(6),所述泵缸(2)内部转动设置有偏心轮(7),所述偏心轮(7)的外侧套设有滑阀环(8),滑阀环(8)的侧壁处设置有滑阀杆(9),滑阀杆(9)滑移连接在导向孔(6)内部,其特征是:所述导向孔(6)的内孔壁处开设有安装槽(10),所述安装槽(10)沿所述导向孔(6)的长度方向延伸,所述导向孔(6)内部设置有弧形支撑板(11),所述弧形支撑板(11)与所述导向孔(6)的内孔壁相抵紧,所述弧形支撑板(11)的侧壁处设置有安装块(12),所述安装块(12)嵌设在所述安装槽(10)中。

2.根据权利要求1所述的一种滑阀式真空泵,其特征是:所述导轨(5)背离所述泵缸(2)的端部上开设有定位槽(13),所述定位槽(13)与所述安装槽(10)相连通,所述弧形支撑板(11)的侧壁处设置有定位块(14),所述定位块(14)嵌设在所述定位槽(13)中。

3.根据权利要求2所述的一种滑阀式真空泵,其特征是:所述定位块(14)上贯穿设置有定位螺钉(15),所述定位螺钉(15)螺纹连接于所述导轨(5),且所述定位螺钉(15)用以将所述定位块(14)压紧固定于所述导轨(5)。

4.根据权利要求3所述的一种滑阀式真空泵,其特征是:所述定位槽(13)靠近于所述泵缸(2)的内槽壁处设置有密封垫(16),所述定位块(14)压紧于所述密封垫(16)。

5.根据权利要求4所述的一种滑阀式真空泵,其特征是:所述定位槽(13)靠近于所述泵缸(2)的内槽壁处开设有限位槽(17),所述密封垫(16)嵌设在所述限位槽(17)中。

6.根据权利要求1所述的一种滑阀式真空泵,其特征是:所述泵体(1)内部设置有冷却流道(18),所述冷却流道(18)沿所述泵缸(2)的边沿设置,所述泵体(1)靠近于所述吸气口(3)处设置有进水口(19),所述进水口(19)连通于所述冷却流道(18),所述泵体(1)背离于所述吸气口(3)处设置有出水口(20),所述出水口(20)连通于所述冷却流道(18)。

7.根据权利要求6所述的一种滑阀式真空泵,其特征是:所述泵缸(2)靠近于所述冷却流道(18)的侧壁处设置有加速机构(21),所述加速机构(21)用以驱使水从所述进水口(19)加速流向所述出水口(20)。

8.根据权利要求7所述的一种滑阀式真空泵,其特征是:所述泵缸(2)靠近于所述冷却流道(18)的侧壁处开设有凹槽(22),且所述凹槽(22)沿着所述泵缸(2)的边沿设置;

所述加速机构(21)包括划桨(211)以及动力件(212),所述划桨(211)包括外套(2111)以及滑移设置在所述外套(2111)内部的内芯(2112),所述外套(2111)的桨面朝向所述出水口(20)一侧,所述外套(2111)的桨面上贯穿设置有若干通水孔一(23),所述内芯(2112)与所述通水孔一(23)相对处贯穿设置有通水孔二(24),所述通水孔二(24)用以与所述通水孔一(23)连通,所述动力件(212)用以驱动所述外套(2111)于所述进水口(19)与所述出水口(20)之间来回摆动,用以驱使所述内芯(2112)于所述外套(2111)中上下滑动。

9.根据权利要求8所述的一种滑阀式真空泵,其特征是:所述动力件(212)包括铰接杆(2121)、伸缩杆(2122)以及动力元件(2123),所述铰接杆(2121)的中部铰接于所述凹槽(22)的内槽壁,所述铰接杆(2121)倾斜延伸向所述出水口(20)一侧,所述伸缩杆(2122)包括套管(21221)以及滑杆(21222),套管(21221)的中部铰接于凹槽(22)的内槽壁,所述外套(2111)固定连接在所述套管(21221)远离所述泵缸(2)的端部上,滑杆(21222)滑移连接在套管(21221)内部,滑杆(21222)凸出于所述套管(21221)的端部铰接于所述铰接杆(2121),所述内芯(2112)固定在所述套管(21221)远离所述泵缸(2)的端部上,所述动力元件(2123)用以驱使所述铰接杆(2121)于所述进水口(19)与所述出水口(20)之间来回摆动。

10.根据权利要求9所述的一种滑阀式真空泵,其特征是:所述动力元件(2123)包括设置在所述凹槽(22)内部的复位弹簧(21231),所述复位弹簧(21231)的一端固定连接于所述凹槽(22)的内槽壁,所述复位弹簧(21231)的另一端固定连接于所述铰接杆(2121),所述动力元件(2123)还包括设置在所述滑阀环(8)中的磁块一(21232)以及设置在所述铰接杆(2121)上的磁块二(21233),且所述磁块一(21232)与所述磁块二(21233)之间的磁力为吸力。
