1.一种管道膨胀节防泄漏密封装置,其特征在于,包括膨胀节本体和密封机构;

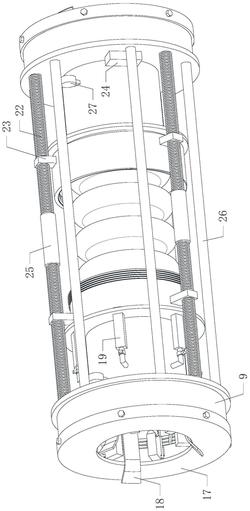

所述膨胀节本体包括波纹管(1),所述波纹管(1)的两端均设置有连接环(2),所述连接环(2)上设置有副管(3),所述副管(3)的外端设置有连接法兰盘(4),并且波纹管(1)、连接环(2)、副管(3)和连接法兰盘(4)相互连通,所述连接法兰盘(4)上设置有快装机构,两个连接法兰盘(4)之间均匀设置有多根连接杆(26),两个连接法兰盘(4)通过连接杆(26)连接;
所述密封机构包括安装在两个副管(3)外壁上的两个固定环(5),所述固定环(5)上设置有第一密封套(6),两个第一密封套(6)位于两个固定环(5)之间,所述第一密封套(6)的上密封套装有第二密封套(7),两个第二密封套(7)的直径存在差异,一个第二密封套(7)的外壁上和另一个第二密封套(7)的内壁上均设置有多个密封圈(8);
两个副管(3)中位于输入侧的一个副管(3)上设置有推动机构,所述推动机构的输出端与相邻的第二密封套(7)连接,两个第二密封套(7)之间设置有同步机构。
2.如权利要求1所述的一种管道膨胀节防泄漏密封装置,其特征在于,所述密封圈(8)的截面形状为人字形,并且所述第二密封套(7)上密封圈(8)朝向另一个第二密封套(7)方向倒立。
3.如权利要求2所述的一种管道膨胀节防泄漏密封装置,其特征在于,所述快装机构包括安装在连接法兰盘(4)外侧壁上的固定套(9),所述固定套(9)的圆周内壁上均匀设置有螺纹,所述固定套(9)内螺装设置有外螺纹环(10),所述外螺纹环(10)的侧壁上均匀设置有多张板簧(11);
所述连接法兰盘(4)内呈环形均匀分布有多根支撑轴(12),所述支撑轴(12)方向沿所述连接法兰盘(4)轴线方向,所述支撑轴(12)上滑动套装有移动套(13),所述移动套(13)的侧壁上设置有伸缩杆(14)和卡板(15),所述伸缩杆(14)和所述卡板(15)的位置对称,所述卡板(15)沿所述连接法兰盘(4)的径向方向,所述伸缩杆(14)的外侧或顶端转动安装在所述外螺纹环(10)的圆周内壁上,所述卡板(15)朝向所述连接法兰盘(4)方向的侧壁设置为斜面,并且在所述卡板(15)斜面上倾斜转动设置有推动圆柱(16);
所述固定套(9)的外端开口位置扣装有封环(17),所述封环(17)通过螺栓与固定套(9)固定连接,所述支撑轴(12)的外端和所述卡板(15)的外端均与封环(17)的侧壁接触。
4.如权利要求3所述的一种管道膨胀节防泄漏密封装置,其特征在于,所述连接法兰盘(4)的侧壁上呈环形均匀分布有多张弧形导向板(18),所述弧形导向板(18)的外端穿过所述封环(17)中部并伸出至封环(17)的外侧,所述弧形导向板(18)的外端倾斜。
5.如权利要求4所述的一种管道膨胀节防泄漏密封装置,其特征在于,所述推动机构包括多组气缸推杆(19),所述气缸推杆(19)安装在位于输入侧的副管(3)外壁上的固定环(5)上,所述气缸推杆(19)的活动端穿过固定环(5)并与相邻的第二密封套(7)端部连接;
所述气缸推杆(19)的固定端连通设置有导管(20),所述导管(20)的输入端与所述副管(3)连通,所述导管(20)上设置有电磁开关阀(21)。
6.如权利要求5所述的一种管道膨胀节防泄漏密封装置,其特征在于,所述同步机构包括位于波纹管(1)外侧的多根丝杠(22),多根丝杠(22)呈环形均匀分布,所述丝杠(22)的两端转动安装在两个连接法兰盘(4)上,所述丝杠(22)圆周外壁的左右两侧的螺纹旋向相反;
每个所述第二密封套(7)的外壁上均匀设置有多张推动板(23),所述丝杠(22)穿过推动板(23)并螺装连接。
7.如权利要求6所述的一种管道膨胀节防泄漏密封装置,其特征在于,两个副管(3)上均设置有压力计(27),一个连接法兰盘(4)的侧壁上设置有中控箱(24),所述电磁开关阀(21)和压力计(27)均与中控箱(24)信号连接。
8.如权利要求7所述的一种管道膨胀节防泄漏密封装置,其特征在于,所述丝杠(22)的中部设置有限位套(25)。
