专利号: 2021106695184
申请人: 邱佛胜
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

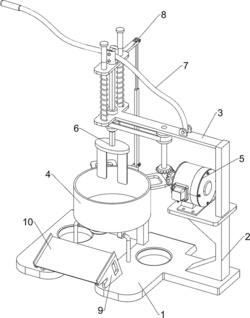

1.一种珍珠清洗装置,其特征在于,包括有:底板(1),其顶端连接有支架(2);

第一固定板(3),其连接在支架(2)上;

装料组件(4),其连接在底板(1)顶端;

驱动机构(5),其连接在支架(2)与第一固定板(3)之间;

搅拌组件(6),其连接在第一固定板(3)上,驱动机构(5)与搅拌组件(6)传动连接,搅拌组件(6)位于装料组件(4)的上方。

2.根据权利要求1所述的一种珍珠清洗装置,其特征在于,装料组件(4)包括有:支撑板(41),其连接在底板(1)上;

第一固定杆(42),其连接在底板(1)上;

料桶(43),其转动式地连接在第一固定杆(42)上,料桶(43)的底部与支撑板(41)的顶端接触;

把手(44),其连接在料桶(43)上;

过滤网(46),其嵌入式地连接料桶(43)上;

密封盖(45),其连接在料桶(43),密封盖(45)位于过滤网(46)的正下方。

3.根据权利要求2所述的一种珍珠清洗装置,其特征在于,驱动机构(5)包括有:电机(51),其连接在支架(2)上;

第一轴杆(52),其转动式地连接在第一固定板(3)上;

锥齿轮(53),其设有两个,两个锥齿轮(53)分别连接在第一轴杆(52)与电机(51)的输出轴上,两个锥齿轮(53)相啮合;

轴套(54),其转动式地连接在第一固定板(3)上;

传动轮(55),其设有两个,两个传动轮(55)分别连接在轴套(54)与第一轴杆(52)上;

皮带(56),其连接在两个传动轮(55)之间。

4.根据权利要求3所述的一种珍珠清洗装置,其特征在于,搅拌组件(6)包括有:第二轴杆(61),其滑动式地连接在轴套(54)上;

搅拌叶片(62),其连接在第二轴杆(61)一端;

导杆(63),其连接在第一固定板(3)上;

滑套(64),其滑动式地连接在导杆(63)上,第二轴杆(61)的顶端与滑套(64)转动式连接。

5.根据权利要求4所述的一种珍珠清洗装置,其特征在于,还包括有升降组件(7),升降组件(7)包括有:

摇杆(71),其转动式地连接在第一固定板(3)上;

凹型块(72),其连接在滑套(64)的顶部;

第二固定杆(73),其设有两根,两根第二固定杆(73)均连接在凹型块(72)上,摇杆(71)位于两根第二固定杆(73)之间;

伸缩弹簧(74),其连接在滑套(64)与第一固定板(3)之间。

6.根据权利要求5所述的一种珍珠清洗装置,其特征在于,还包括有拉动组件(8),拉动组件(8)包括有:

第一连接板(81),其连接在料桶(43)上;

套杆(82),其转动式地连接在第一连接板(81)上;

拉杆(83),其伸缩式地连接在套杆(82)上;

第二连接板(84),其转动式地连接在拉杆(83)上,第二连接板(84)的尾端与滑套(64)相连接。

7.根据权利要求6所述的一种珍珠清洗装置,其特征在于,还包括有:第二固定板(9),其连接在底板(1)上;

斜板(10),其连接在第二固定板(9)上。

8.根据权利要求7所述的一种珍珠清洗装置,其特征在于,料桶(43)的形状为圆形,其制造材质为不锈钢。
