专利号: 2021106582985
申请人: 池州市精信人力资源服务有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种消防抢险救援用伸缩登高爬梯,包括固定梯(1)、滑移梯(2)、传动齿轮带(17),其特征在于:所述固定梯(1)的底面固定连接有滑动块(3),所述滑移梯(2)的顶面开设有滑动槽(4),所述滑动块(3)与滑动槽(4)活动套接,所述滑动槽(4)的一端转动连接有固定箱(22),所述固定箱(22)的内部开设有安装室(23),所述固定箱(22)的内部开设有收卷室(24),所述固定箱(22)的底部固定连接有吸盘(26),所述安装室(23)的内腔固定安装有气泵(25),所述气泵(25)的输入端延伸至吸盘(26)的内腔,所述气泵(25)的输出端延伸至固定箱(22)的外部,所述收卷室(24)的内腔转动连接有转轴(27),所述转轴(27)的表面固定套接有收卷筒(28),所述收卷筒(28)的表面设置有安全绳(29),所述安全绳(29)的一端延伸至固定箱(22)的外部且固定连接有挂钩(30),所述收卷筒(28)的侧面固定安装有转速传感器(31),所述转轴(27)的表面设置有扭簧(32),所述扭簧(32)的一端与收卷室(24)的内壁固定连接,所述扭簧(32)的另一端与收卷筒(28)的侧面固定连接,所述收卷室(24)内腔的顶部且分别位于安全绳(29)一端的两侧固定连接有第二安装板(33),两个所述第二安装板(33)的侧面分别固定安装有第二电动伸缩杆(34),两个所述第二电动伸缩杆(34)输出轴的一端分别固定连接有挤压块(35)。

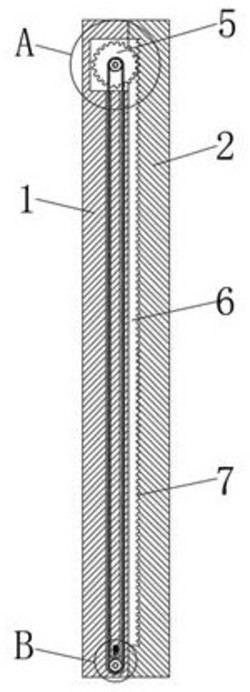

2.根据权利要求1所述的一种消防抢险救援用伸缩登高爬梯,其特征在于:所述滑移梯(2)的底部开设有两个啮合槽(6),两个所述啮合槽(6)的底部分别设置有齿轮条(7),所述固定梯(1)的内部开设有两个第二传动槽(20),所述固定梯(1)的内部转动连接有从动轴(19),所述从动轴(19)的两端分别延伸至两个第二传动槽(20)的内腔,所述从动轴(19)的表面且位于第二传动槽(20)的内腔固定套接有传动齿轮(5),所述传动齿轮(5)与齿轮条(7)相互啮合,所述从动轴(19)的表面且位于第二传动槽(20)的内腔固定套接有副齿轮(21)。

3.根据权利要求1所述的一种消防抢险救援用伸缩登高爬梯,其特征在于:所述固定梯(1)的内部开设有两个第一传动槽(14),两个所述第一传动槽(14)的一端与两个第二传动槽(20)的内腔相连通,所述固定梯(1)的内部转动连接有主动轴(15),所述主动轴(15)的两端分别延伸至两个第一传动槽(14)的内腔,所述主动轴(15)的表面且位于第一传动槽(14)的内腔固定套接有主齿轮(16),所述主齿轮(16)通过传动齿轮带(17)与副齿轮(21)传动连接。

4.根据权利要求1所述的一种消防抢险救援用伸缩登高爬梯,其特征在于:所述固定梯(1)的内部开设有压缩槽(36),所述压缩槽(36)的数量为两个且分别位于两个第一传动槽(14)的上方,两个所述压缩槽(36)的内腔分别固定连接有弹簧(37),两个所述弹簧(37)的一端分别固定连接有活动块(38),两个所述活动块(38)的底部分别固定连接有限位销(39),两个所述限位销(39)的一端分别贯穿至两个第一传动槽(14)的内腔且与主齿轮(16)相咬合,所述固定梯(1)的内侧开设有活动槽(40),所述活动槽(40)的内腔设置有拉动柱(41),所述拉动柱(41)的两端分别与两个活动块(38)的侧面固定连接。

5.根据权利要求1所述的一种消防抢险救援用伸缩登高爬梯,其特征在于:所述滑移梯(2)的两侧面分别固定连接有第一安装板(11),所述第一安装板(11)的顶部固定安装有第一电动伸缩杆(12),所述第一电动伸缩杆(12)的输出轴延伸至第一安装板(11)的底部且固定安装有滑动轮(13)。

6.根据权利要求3所述的一种消防抢险救援用伸缩登高爬梯,其特征在于:所述主动轴(15)的一端延伸至固定梯(1)的外侧且固定连接有转盘(18)。

7.根据权利要求1所述的一种消防抢险救援用伸缩登高爬梯,其特征在于:所述固定梯(1)的内侧设置有多个第一踩踏板(8),所述滑移梯(2)的内侧设置有多个第二踩踏板(9),所述第一踩踏板(8)和第二踩踏板(9)的顶部均设置有LED灯(10),其中一个所述第一踩踏板(8)的侧面固定安装有固定环(42),所述固定环(42)与挂钩(30)相适配。

8.根据权利要求1所述的一种消防抢险救援用伸缩登高爬梯,其特征在于:所述固定梯(1)的侧面固定连接有控制箱(43),所述控制箱(43)的内腔固定安装有控制面板(44),所述控制面板(44)分别与LED灯(10)、第一电动伸缩杆(12)、气泵(25)、转速传感器(31)、第二电动伸缩杆(34)电性连接。
