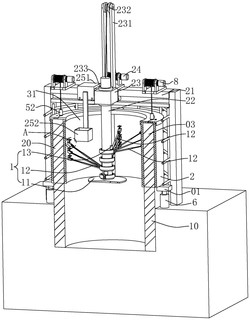

1.一种超深集水井沉井施工结构，其特征在于，包括：内撑机构(1)和外脚手架(2)；

所述内撑机构(1)包括底板(11)、至少两个支撑组件(12)和与至少两个驱动机构(13)，驱动机构(13)的个数与支撑组件(12)的个数对应，沉井内模板(3)由多个拼接板(31)组成，支撑组件(12)的个数与拼接板(31)的个数对应；

所述支撑组件(12)包括连接环(121)和多个支撑杆(122)，每个支撑杆(122)的一端均与连接环(121)固定连接，同一支撑组件(12)对应的多个支撑杆(122)远离连接环(121)的端部位于同一竖直直线上，在拼接板(31)上设置有连接件(32)，支撑杆(122)远离连接环(121)的端部与连接件(32)可拆卸连接；

所有连接环(121)轴线均位于同一直线上，每个连接环(121)与每个驱动机构(13)连接，驱动机构(13)驱动连接环(121)相对于底板(11)转动；

支撑杆(122)与连接件(32)分离时，支撑杆(122)远离支撑杆(122)的端部与拼接板(31)之间具有间隙；

所述外脚手架(2)设在沉井的外围，在外脚手架(2)上设置有横梁(21)，横梁(21)位于沉井的上方，在横梁(21)上固定连接有起吊杆(22)，起吊杆(22)沿竖直方向设置，起吊杆(22)的下端与底板(11)固定连接，在起吊杆（22）靠近底板（11）的端部内开设有空腔，驱动机构（13）位于空腔内且固定设置在起吊杆（22）的内壁上，驱动机构（13）转动并带动连接环(121)转动，实现驱动单个支撑组件(12)转动。

2.根据权利要求1所述的一种超深集水井沉井施工结构，其特征在于，所述多个支撑组件(12)与内模板(3)连接时呈对称结构。

3.根据权利要求1所述的一种超深集水井沉井施工结构，其特征在于，所述拼接板(31)上设置有套筒(311)，所述连接件(32)包括驱动件(321)和转动杆(322)，转动杆(322)包括连接杆(3221)和扣接杆(3222)，驱动件(321)固定设置在套筒(311)的外侧，驱动件(321)驱动连接杆(3221)转动，扣接杆(3222)固定连接在连接杆(3221)远离驱动件(321)的一端，在支撑杆(122)的外周壁上开设有插接槽(1221)，扣接杆(3222)与插接槽(1221)插接配合。

4.根据权利要求1所述的一种超深集水井沉井施工结构，其特征在于，所述支撑杆(122)为可伸缩结构。

5.根据权利要求4所述的一种超深集水井沉井施工结构，其特征在于，在横梁(21)上设置有平移机构(23)，所述平移机构(23)驱动起吊杆(22)沿水平方向移动。

6.根据权利要求4所述的一种超深集水井沉井施工结构，其特征在于，所述起吊杆(22)连接有升降件(24)，所述升降件(24)带动起吊杆(22)沿竖直方向升降，支撑组件(12)包括刮板(123)，刮板(123)为长度可伸缩结构，在一个支撑组件(12)中，刮板(123)位于所有支撑杆(122)的下方且沿水平方向设置，在刮板(123)的下侧开设有让位槽(1231)，底板(11)位于让位槽(1231)内。

7.根据权利要求1所述的一种超深集水井沉井施工结构，其特征在于，所述驱动机构(13)为电机，所述底板(11)的形状为由中部向四周高度逐渐递减。

8.根据权利要求3所述的一种超深集水井沉井施工结构，其特征在于，所述套筒(311)与拼接板(31)铰接设置，且铰接轴沿水平方向设置。

9.根据权利要求8所述的一种超深集水井沉井施工结构，其特征在于，在拼接板(31)上固定设置有固定片(34)，弹簧(313)设置在固定片(34)与套筒(311)之间，在弹簧(313)的弹力作用下，套筒(311)与拼接板(31)抵接，支撑杆(122)的端部通过连接件(32)与套筒(311)可拆卸连接。

10.一种超深集水井沉井施工方法，其特征在于，包括：在待浇筑沉井的外围搭设外脚手架(2)，在脚手架上设置横梁(21)；

在待浇筑沉井的内侧搭设内撑机构(1)，所述内撑机构(1)包括底板(11)、至少两个支撑组件(12)和与至少两个驱动机构(13)，驱动机构(13)的个数与支撑组件(12)的个数对应，沉井内模板(3)由多个拼接板(31)组成，支撑组件(12)的个数与拼接板(31)的个数对应；

所述支撑组件(12)包括连接环(121)和多个支撑杆(122)，每个支撑杆(122)的一端均与连接环(121)固定连接，同一支撑组件(12)对应的多个支撑杆(122)远离连接环(121)的端部位于同一竖直直线上，在拼接板(31)上设置有连接件(32)，支撑杆(122)远离连接环(121)的端部与连接件(32)可拆卸连接；

所有连接环(121)轴线均位于同一直线上，每个连接环(121)与每个驱动机构(13)连接，驱动机构(13)驱动连接环(121)相对于底板(11)转动；在横梁(21)上固定连接有起吊杆(22)，起吊杆(22)沿竖直方向设置，起吊杆(22)的下端与底板(11)固定连接；在起吊杆（22）靠近底板（11）的端部内开设有空腔，驱动机构（13）位于空腔内且固定设置在起吊杆（22）的内壁上，驱动机构（13）转动并带动连接环（121）转动，实现驱动单个支撑组件（12）转动；

支撑内模板(3)时，将支撑杆(122)通过连接件(32)与内模板(3)连接；

拆除内模板(3)后挖土时，通过驱动机构(13)控制支撑组件(12)转动，使支撑组件(12)让位于挖土区域。
