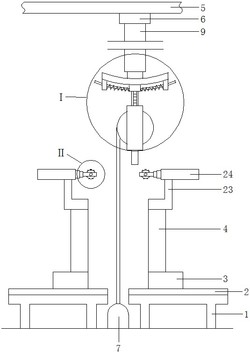

1.一种智能化布面疵点检测装置,其特征在于:包括两个支撑架(1),支撑架(1)顶面上横向安装有第一滑轨(2),第一滑轨(2)上安装有第一电动滑块(3),第一电动滑块(3)的上端安装有布面疵点检测机构(4),左侧的支撑架(1)旁设置有箱体,箱体内放置有成卷的布匹,布匹绕卷在管状的卷筒的外圈上,布面疵点检测机构(4)的上端安装有丝线清理机构,丝线清理机构用于清除布匹上的丝线,丝线清理机构上方的屋顶上横向安装有两条第二滑轨(5),第二滑轨(5)上安装有第二电动滑块(6),第二电动滑块(6)的下端安装有多功能夹持机构,多功能夹持机构能用于对不同高度的卷筒进行夹紧,两个支撑架(1)之间设置有卷布机构(7),支撑架(1)旁设置有控制器,控制器与第一电动滑块(3)、布面疵点检测机构(4)、丝线清理机构、第二电动滑块(6)、多功能夹持机构和卷布机构(7)相连。

2.根据权利要求1所述的一种智能化布面疵点检测装置,其特征在于:所述的多功能夹持机构包括第一电动伸缩杆(9),第一电动伸缩杆(9)固定在第二电动滑块(6)的下端,第一电动伸缩杆(9)的底部安装有弧形板(10),弧形板(10)的圆心在弧形板(10)的上方且在第一电动伸缩杆(9)的中线上,两块弧形板(10)的相对一侧安装有第一挡板,第一挡板下端安装有第一压力传感器,弧形板(10)上安装有弧形滑槽,弧形滑槽上安装有第三滑块(11),第三滑块(11)的左右两端对称设置有弧形杆(12),弧形板(10)的左右两侧底部对称安装有第一挡块(13),弧形杆(12)从第一挡块(13)内穿过,弧形杆(12)的外圈上第一挡块(13)的端面和第三滑块(11)的端面之间连接固定有第一弹簧(14),第三滑块(11)的下方竖向设置有套筒(15),套筒(15)的中部沿左右方向转动连接有第一转轴(16),套筒(15)的外壁上安装有卷缩机构,卷缩机构能使得第一转轴(16)自动复位,套筒(15)内第一转轴(16)的外圈上安装有第一齿轮(17),套筒(15)内滑动连接有两个连接杆(18),两个连接杆(18)相对一侧固定安装有齿条(19),两个齿条(19)设置在第一齿轮(17)的两侧,两个齿条(19)均与第一齿轮(17)啮合,两个齿条(19)的两端到第一转轴(16)的轴线的竖直间距分别相等,套筒(15)内齿条(19)的端面上固定有第二挡块(20),齿条(19)和连接杆(18)的局部从套筒(15)内向外伸出,套筒(15)顶部的连接杆(18)竖直固定在第三滑块(11)的下端,两个套筒(15)相对一侧中部横向固定有第二电动伸缩杆(21),第二电动伸缩杆(21)的固定部固定在套筒(15)的外壁上,第二电动伸缩杆(21)的活动部端面上转动连接有第二转轴,第二电动伸缩杆(21)上安装有第一转动机构(8),第一转动机构(8)用于驱动第二转轴正反转动,第二转轴上安装有锥形支撑块(22),第二转轴和锥形支撑块(22)的轴线共线,控制器与有第一转动机构(8)、第一压力传感器、第一电动伸缩杆(9)、第二电动伸缩杆(21)相连。

3.根据权利要求1或2所述的一种智能化布面疵点检测装置,其特征在于:所述的丝线清理机构包括第一安装座(23),第一安装座(23)安装在布面疵点检测机构(4)的上端,第一安装座(23)的上端横向安装有第三电动伸缩杆(24),第三电动伸缩杆(24)的固定部固定在第一安装座(23)上,第三电动伸缩杆(24)的活动部向内延伸,第三电动伸缩杆(24)的活动部端面上安装有第二压力传感器(25),第二压力传感器(25)的上端横向安装有第二安装座(26),第二安装座(26)呈U型,第二安装座(26)上转动连接有连接管(27),连接管(27)的两端封闭,连接管(27)前后两侧的外圈上转动连接有连接环(29),连接环(29)的外圈上套装有外管(30),连接管(27)设置在外管(30)的内侧,外管(30)圆形阵列有多个第一通孔(31),两个连接环(29)之间靠近其边缘位置圆形阵列有第三转轴(32),第三转轴(32)和连接环(29)转动连接,第三转轴(32)上固定套装有摩擦杆(33),摩擦杆(33)与布匹摩擦会产生静电,摩擦杆(33)的局部通过第一通孔(31)伸入外管(30)内,一个第二安装座(26)上的连接环(29)上可拆卸的安装有丝线收集机构(28),丝线收集机构(28)和外管(30)的内侧互通,一个第二安装座(26)上的其中一个连接环(29)上连接有气管(34),第二安装座(26)上安装有供气机构,供气机构和气管(34)连通,气管(34)和外管(30)的内侧互通,气管(34)与连接环(29)的连接位置远离丝线收集机构(28),连接管(27)两端内侧中部横向固定有导向杆(36),连接管(27)的内侧两个导向杆(36)之间安装有活动杆(37),活动杆(37)的两端开设有导向孔(38),导向杆(36)伸入导向孔(38)内,活动杆(37)和连接管(27)的其中一端连接有第四电动伸缩杆(39),连接管(27)的外圈上圆形阵列有多个第一圆孔(40),活动杆(37)的外圈上对应第一圆孔(40)位置圆形阵列有多个刷毛(41),刷毛(41)的局部通过第一圆孔(40)向外伸出,刷毛(41)向外伸出一端固定有圆球(42),第二安装座(26)上安装有第二转动机构(43)和第三转动机构(44),第二转动机构(43)用于驱动连接管(27)转动,第三转动机构(44)用于驱动外管(30)、连接环(29)转动,控制器与第三电动伸缩杆(24)、第二压力传感器(25)、供气机构、第二转动机构(43)、第三转动机构(44)和第四电动伸缩杆(39)相连。

4.根据权利要求3所述的一种智能化布面疵点检测装置,其特征在于:所述的刷毛(41)的外圈上连接管(27)的外圈和外管(30)的内圈之间连接固定有多个拉簧(45)。

5.根据权利要求3所述的一种智能化布面疵点检测装置,其特征在于:所述的摩擦杆(33)的外圈上圆形阵列有多块刮板(46)。
