专利号: 2021106286996
申请人: 嘉寓氢能源科技(辽宁)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

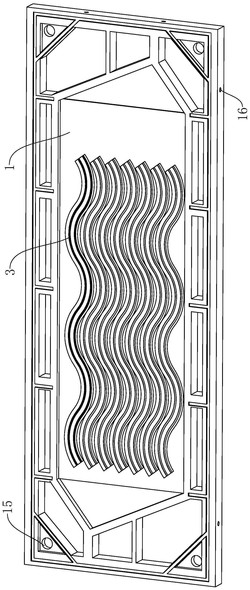

1.一种利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:包括基板(1)、阴极板(2)、阳极板(3)及质子交换膜(4),所述基板(1)相互背离的两侧分别开设有多条阳极槽(11)和阴极槽(12),阳极槽(11)与阴极槽(12)的走向一致,相邻的阳极槽(11)、阴极槽(12)间隔分布,阳极板(3)固定嵌设于阴极槽(12)内,阴极板(2)固定嵌设于阴极槽(12)内,基板(1)还开设有与阳极槽(11)走向一致的质子交换孔(13),质子交换膜(4)固定嵌设于质子交换孔(13)内。

2.根据权利要求1所述的利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:所述阳极槽(11)、阴极槽(12)往复弯折延伸,阳极板(3)、阴极板(2)往复弯折延伸。

3.根据权利要求1所述的利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:自所述基板(1)的一侧向另一侧,阳极槽(11)与阴极槽(12)相互交错分布。

4.根据权利要求2所述的利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:所述质子交换孔(13)内固设有加强板(14)。

5.根据权利要求4所述的利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:所述加强板(14)有多片,每个质子交换孔(13)内的所有加强板(14)间隔分布。

6.根据权利要求1所述的利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:所述阳极板(3)包括多排互相连接的细网条(31),每排细网条(31)包括多个细网格利特体(311),每个细网格利特体(311)相互首尾连接构成每排细网条(31)。

7.根据权利要求6所述的利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:相邻两排的所述细网条(31)的细网格利特体(311)互相交错布置。

8.根据权利要求1所述的利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:所述阴极板(2)的表面涂覆有高导电复合涂层(21)。

9.根据权利要求1所述的利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:所述基板(1)的四角均开设有内定位孔(15)。

10.根据权利要求1所述的利于流体分配的质子交换膜(4)燃料电池金属双极板,其特征在于:所述基板(1)在其自身的每个拐角的两侧面均开设有巡检插孔(16)。
