专利号: 2021106232784
申请人: 苏州市鼎裕建筑工程有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种内置支撑筋的多层复合板框架的制造设备,其特征是,其中,多层复合板框架包括:压紧板、支撑板和支撑筋;其中压紧板和支撑板之间设置有支撑筋;其中支撑筋上阵列设置有若干一体折弯结构的挂钩部,在支撑板上阵列设置有若干用于挂钩部穿出的挂钩孔;在支撑板表面对应挂钩孔的两侧位置设置有朝向支撑筋内凹的固定凸起A,所述固定凸起A的中部设置有用于镶嵌支撑筋的条形固定凹槽A,在压紧板表面阵列设置有与所述固定凸起A阵列间隔的固定凸起B,所述固定凸起B的中部设置有用于镶嵌支撑筋的条形固定凹槽B;

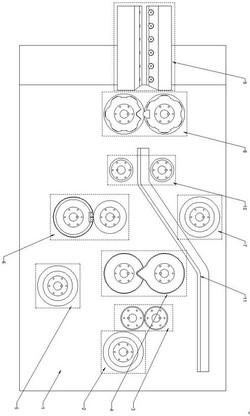

制造设备包括:机架,机架用于固定压紧板卷带、支撑板卷带、支撑筋卷带以及挤压机构;在机架上还设置旋转驱动机构,旋转驱动机构通过齿轮组带动压紧板卷带、支撑板卷带、支撑筋卷带以及挤压组件运动;

挤压机构,挤压机构包括:

支撑筋整形组件,其中在机架的轴向一侧设置有出料口,支撑筋卷带位于机架的轴向另一侧,支撑筋卷带上缠绕有支撑筋,支撑筋卷带通过旋转驱动机构旋转驱动,实现支撑筋的退卷;支撑筋整形组件包括两个镜像对称的支撑筋拉紧滚轮,支撑筋拉紧滚轮侧壁设置有支撑筋输送槽,从支撑筋卷带上退卷出的支撑筋夹持在两组支撑筋拉紧滚轮的支撑筋输送槽之间;

支撑筋成形组件,支撑筋成形组件位于机架相对出料口的轴线上,支撑筋成形组件位于支撑筋整形组件朝向出料口的一侧;支撑筋成形组件包括两个镜像对称布置的支撑筋挤压滚轮,支撑筋挤压滚轮侧壁设置有支撑筋夹持槽,在其中一组支撑筋挤压滚轮表面设置有横截面为三角形的挤压凸起,支撑筋夹持槽延伸至挤压凸起侧壁;在另一组支撑筋挤压滚轮表面设置有与前述挤压凸起对应的三角形的挤压凹槽,支撑筋夹持槽延伸至挤压凹槽内壁面;

支撑板成形组件,支撑板卷带和支撑板成形组件位于支撑筋成形组件相对出料口轴线的下方位置,支撑板成形组件位于支撑板卷带朝向出料口的一侧,支撑板成形组件包括两组支撑板成形轧辊,两组支撑板成形轧辊径向对称设置,在其中一组支撑板成形轧辊表面设置有环形的用来镶嵌支撑板的镶嵌槽,在镶嵌槽表面设置有挂钩孔挤压刀,挂钩孔挤压刀的刃口朝向镶嵌槽底部凸起,挂钩孔挤压刀中部设置矩形的排料开口;

其中, 压紧板卷带位于支撑板成形组件相对出料口轴线的镜像对称位置;

以及,复合板挤压成型组件,复合板挤压成型组件包括径向对称布置的上挤压轧辊和下挤压轧辊;其中上挤压轧辊用于挤压压紧板,其中上挤压轧辊表面环形阵列设置有N组挤压凸起B,相邻的挤压凸起B之间设置有成型凹槽B,其中挤压凸起B的横截面为梯形结构,在挤压凸起B的梯形上底边中部设置有U形的折弯槽B;成型凹槽B用于成形折弯槽B;下挤压轧辊表面环形阵列设置有N组挤压凸起A,相邻的挤压凸起A之间设置有用于镶嵌挤压凸起B的成形凹槽A,其中挤压凸起A的横截面为梯形结构,在挤压凸起A的梯形上底边中部设置有U形的折弯槽A。

2.如权利要求1所述的一种内置支撑筋的多层复合板框架的制造设备,其特征是:其中在上挤压轧辊的其中一组成型凹槽B之间位置设置有用于固定支撑筋的挂钩部的支撑凸起A,在下挤压轧辊的与前述的支撑凸起A对应的成型凹槽A位置设置有用于固定支撑筋的挂钩部的支撑凹槽。

3.如权利要求2所述的一种内置支撑筋的多层复合板框架的制造设备,其特征是:在支撑板成形组件与复合板挤压成形组件之间的位置设置有支撑板导向辊和压紧板导向辊,支撑板导向辊和压紧板导向辊的间距小于压紧板卷带与支撑板成形组件的间距。

4.如权利要求3所述的一种内置支撑筋的多层复合板框架的制造设备,其特征是:在机架上设置有端部延伸至支撑板导向辊和压紧板导向辊之间的复合层植入架,复合层植入架上表面设置有复合层板滑动槽。

5.如权利要求4所述的一种内置支撑筋的多层复合板框架的制造设备,其特征是:所述出料口包括一个上引导板和一个下引导板,上引导板和下引导板之间设置有出料间隙,其中在上引导板的上表面阵列设置有若干支撑滚轮;在下引导板的上表面中部设置有用于支撑筋的挂钩部穿过并移动的滑动沟槽,在下引导板的上表面对应滑动沟槽的两侧阵列设置有若干尼龙材质的截面为弧形的支撑凸起B。

6.如权利要求5所述的一种内置支撑筋的多层复合板框架的制造设备,其特征是:其中压紧板和支撑板之间设置有复合层,支撑筋埋入到复合层朝向支撑板的一侧。
