专利号: 2021106149185
申请人: 烟台南山学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

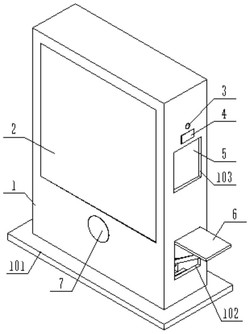

1.一种旅游广告宣传装置,其特征在于:包括机体(1),所述机体(1)为箱体结构,所述机体(1)内壁设置有控制器(12)、存储模块(11)和自动退费模块(10),所述自动退费模块(10)与所述控制器(12)电连接,用于进行游客体验押金的自动退费,所述存储模块(11)与所述控制器(12)电连接,用于存储体验游客的人脸信息和付费信息;所述机体(1)前侧嵌入安装有显示屏(2)和扬声器(7),所述显示屏(2)和所述扬声器(7)均与所述控制器(12)电连接,用于进行视频和声音的广告宣传;所述机体(1)外侧设置有摄像头(3)和扫码付费模块(4),所述摄像头(3)与所述控制器(12)电连接,用于采集体验游客的人脸信息,所述扫码付费模块(4)与所述控制器(12)电连接,供游客扫码支付体验押金;

所述机体(1)外侧贯穿设置有第一通口(103),所述机体(1)内壁安装有存放柜(9),所述存放柜(9)与所述第一通口(103)相连通;所述存放柜(9)表面设置有与所述控制器(12)电连接压力传感器(20),所述存放柜(9)顶面设置有弹性撑顶件(19),所述弹性撑顶件(19)上端连接有触发柱(21),所述触发柱(21)位于所述压力传感器(20)上方,所述弹性撑顶件(19)底端伸入所述存放柜(9)内部且连接有用于悬挂VR穿戴设备(17)的挂钩(18),当所述VR穿戴设备(17)悬挂在所述挂钩(18)上时,克服所述弹性撑顶件(19)的弹力使所述触发柱(21)下降施压所述压力传感器(20),当所述挂钩(18)上没有悬挂物品时,所述弹性撑顶件(19)带动所述触发柱(21)上升远离所述压力传感器(20),所述VR穿戴设备(17)与所述控制器(12)电连接,用于对游客提供虚拟模拟场景;

所述存放柜(9)内部设置有与所述控制器(12)电连接的语音播放器(33)用于播放语音指导体验游客进行操作,所述挂钩(18)的钩体表面设置有第一凸台(1801),所述第一凸台(1801)表面设置有第二凸台(1803),所述VR穿戴设备(17)的悬挂部的内侧面设置有与所述第一凸台(1801)和所述第二凸台(1803)插接配合的定位沉孔(1701),所述第一凸台(1801)和所述第二凸台(1803)外侧设置有接触传感器(1802),所述接触传感器(1802)与所述控制器(12)电连接,同于检测所述第一凸台(1801)和所述第二凸台(1803)是否准确插入所述定位沉孔(1701)内部;

所述机体(1)内底面设置有存放酒精的存储筒(25),所述存放柜(9)外侧位于所述机体(1)内部的侧面连接有与所述控制器(12)电连接的抽水泵(30),所述抽水泵(30)的出水端伸入所述存放柜(9)内部且连接有喷液管(31),所述VR穿戴设备(17)准确悬挂在所述挂钩(18)上时,所述喷液管(31)位于所述VR穿戴设备(17)内部,所述喷液管(31)外侧均匀连接有若干喷头(32),用于将酒精喷洒在所述VR穿戴设备(17)与体验游客接触的部位;所述抽水泵(30)的进水端连接有与所述控制器(12)电连接的三通电磁阀(28),所述三通电磁阀(28)的其余两个端口分别连接有吸风管(29)和吸液管(26),所述吸液管(26)伸入存储筒(25)内部,所述吸液管(26)和所述三通电磁阀(28)的连接处设置有与所述控制器(12)电连接的流量传感器(27);

所述存放柜(9)顶面和底面贯穿设置有升降槽(901),所述升降槽(901)靠近所述第一通口(103)且其内部滑动安装有密封门板(5),所述存放柜(9)顶面设置有用于驱动所述密封门板(5)在所述升降槽(901)内部升降的升降组件(23)和时间继电器(22),所述时间继电器(22)与所述升降组件(23)和所述控制器(12)电连接,用于实现所述控制器(12)对所述升降组件(23)的延时控制。

2.根据权利要求1所述一种旅游广告宣传装置,其特征在于:所述存放柜(9)顶面和底面贯穿设置有通槽(902),所述通槽(902)与所述升降槽(901)相连通,所述升降组件(23)包括升降电机(2303)和齿条(2301),所述齿条(2301)竖直安装在所述密封门板(5)远离所述第一通口(103)的外侧,所述齿条(2301)与所述通槽(902)相对应,所述升降电机(2303)安装在所述存放柜(9)顶面,所述升降电机(2303)与所述控制器(12)电连接,且所述升降电机(2303)的输出端连接有升降齿轮(2302),所述升降齿轮(2302)与所述齿条(2301)相啮合;

其中,所述密封门板(5)顶面与所述机体(1)内顶面之间的距离小于所述升降齿轮(2302)和所述齿条(2301)的啮合行程尺寸。

3.根据权利要求2所述一种旅游广告宣传装置,其特征在于:所述密封门板(5)底部设置有锁紧孔(501),所述存放柜(9)底面设置有弹性推压件(14)和电磁铁(16),所述弹性推压件(14)靠近所述密封门板(5)的端部连接有锁紧柱(13),所述锁紧柱(13)与所述锁紧孔(501)相对应,所述弹性推压件(14)远离所述锁紧柱(13)的端部连接有铁块(15),所述铁块(15)与所述电磁铁(16)相对应,所述电磁铁(16)得电吸附所述铁块(15)克服所述弹性推压件(14)的弹力使所述锁紧柱(13)远离所述锁紧孔(501),所述机体(1)位于所述密封门板(5)下方的内壁安装有触发开关(24),所述触发开关(24)与所述控制器(12)电连接,用于检测所述密封门板(5)的下降状态。

4.根据权利要求3所述一种旅游广告宣传装置,其特征在于:所述弹性推压件(14)包括固定板(1404),所述固定板(1404)外侧贯穿设置有导向孔(1406),所述导向孔(1406)内部滑动安装有滑动杆(1403),所述滑动杆(1403)靠近所述密封门板(5)的端部连接有挡板(1401),所述挡板(1401)与所述锁紧柱(13)相连接,所述滑动杆(1403)远离所述锁紧柱(13)的端部连接有限位板(1405),所述限位板(1405)与所述铁块(15)相连接,所述滑动杆(1403)位于所述固定板(1404)和所述挡板(1401)之间的外侧套装有压紧弹簧(1402);

其中,所述滑动杆(1403)与所述导向孔(1406)间隙配合。

5.根据权利要求1所述一种旅游广告宣传装置,其特征在于:所述存放柜(9)顶面贯穿设置有升降孔(903),所述弹性撑顶件(19)包括升降柱(1901),所述升降柱(1901)滑动安装在所述升降孔(903)内部,所述升降柱(1901)底端伸入所述存放柜(9)内部且连接有底板(1904),所述底板(1904)与所述挂钩(18)相连接,所述升降柱(1901)上端连接有升降板(1903),所述升降板(1903)底端安装有所述触发柱(21),所述升降柱(1901)位于所述升降板(1903)和所述存放柜(9)顶面之间的外侧套装有撑顶弹簧(1902);

所述升降柱(1901)与所述升降孔(903)的截面均为方形,且所述升降柱(1901)与所述升降孔(903)间隙配合。

6.根据权利要求1所述一种旅游广告宣传装置,其特征在于:所述机体(1)外侧底部贯穿设置有第二通口(102),所述第二通口(102)上部转动安装有座板(6),所述机体(1)内部设置有用于驱动所述座板(6)在所述第二通口(102)内部沿竖直方向旋转的驱动组件(8),所述驱动组件(8)与所述控制器(12)电连接。

7.根据权利要求6所述一种旅游广告宣传装置,其特征在于:所述驱动组件(8)包括承载架(802),所述承载架(802)内部转动安装有驱动丝杠(803),所述驱动丝杠(803)外侧通过螺纹安装有驱动滑块(804),所述驱动滑块(804)上表面铰接有驱动杆(805),所述驱动杆(805)远离所述驱动滑块(804)的端部与所述座板(6)相铰接,所述驱动杆(805)的旋转方向和所述座板(6)的旋转方向相同,所述承载架(802)的外侧连接有驱动电机(801),所述驱动电机(801)的输出端与所述驱动丝杠(803)相连接,且所述驱动电机(801)与所述控制器(12)电连接。

8.根据权利要求7所述一种旅游广告宣传装置,其特征在于:所述机体(1)靠近所述第二通口(102)的内壁设置有定位板(806),用于对所述座板(6)进行定位防止所述座板(6)旋入所述机体(1)内部。

9.根据权利要求1所述一种旅游广告宣传装置,其特征在于:所述VR穿戴设备(17)包括VR眼镜,以及安装在VR眼镜上的耳机和气味发生器。

10.根据权利要求1所述一种旅游广告宣传装置,其特征在于:所述机体(1)底部设置有固定座(101)。
