专利号: 2021105649634
申请人: 徐州工程学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

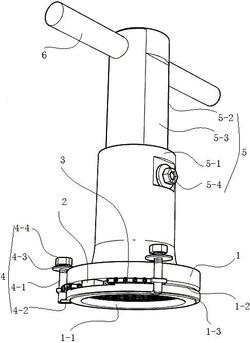

1.一种可调式螺母拆卸装置,其特征在于:包括圆盘(1),圆盘(1)上端固定有把手(5);

所述圆盘(1)下端中心开设有沉孔(1‑1),所述沉孔(1‑1)一侧安装有顶杆(2);所述圆盘(1)周面开设有一圈滑槽(1‑2),所述顶杆(2)的两侧开设有连通滑槽(1‑2)与沉孔(1‑1)的通孔;链条(3)安装在沉孔(1‑1)中,链条(3)的两端穿过对应的通孔进入滑槽(1‑2),链条(3)的两端分别连接有一个紧固装置(4);所述紧固装置(4)可移动安装在圆盘(1)上。

2.根据权利要求1所述的可调式螺母拆卸装置,其特征在于:所述把手(5)包括固定在圆盘(1)上端且与圆盘(1)同轴心布置的伸缩杆。

3.根据权利要求2所述的可调式螺母拆卸装置,其特征在于:所述伸缩杆上端开设有通孔,伸缩杆通孔中安装有加力杆(6)。

4.根据权利要求2所述的可调式螺母拆卸装置,其特征在于:所述伸缩杆包括固定在圆盘(1)上端的套筒(5‑1),套筒(5‑1)内滑动套装有内杆(5‑2);所述内杆(5‑2)一侧铣有定位平面(5‑3);所述套筒(5‑1)通过螺纹连接安装有定位螺栓(5‑4);所述定位螺栓(5‑4)的内端具有定位盘,定位盘与定位平面(5‑3)接触。

5.根据权利要求1所述的可调式螺母拆卸装置,其特征在于:所述顶杆(2)固定在沉孔(1‑1)一侧。
