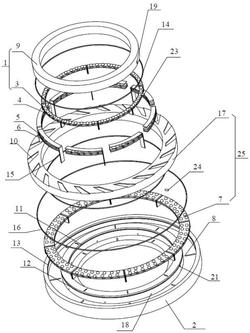

1.一种耐高压低泄漏箔片端面气膜密封结构，包括动环和静环，密封结构设置在动环或是静环上；其特征在于：包括环本体(2)，所述环本体(2)上由内向外依次设置有第一圆形凹面、第一圆形台阶、第二圆形凹面和第二圆形台阶；

第一密封坝(1)，所述第一密封坝(1)包括内侧鼓泡箔片(3)和第一环状盖体(9)；所述内侧鼓泡箔片(3)表面设置有凸起的鼓泡(4)，所述内侧鼓泡箔片(3)首尾相接沿周向分别均匀铺设在第一圆形凹面上，所述内侧鼓泡箔片(3)上方放置第一环状盖体(9)，第二密封坝(25)，所述第二密封坝(25)包括外侧鼓泡箔片(7)和第二环状盖体(17)；所述外侧鼓泡箔片(7)表面设置有凸起的鼓泡(4)，所述外侧鼓泡箔片(7)沿周向分别均匀铺设在第二圆形凹面上，所述外侧鼓泡箔片(7)上方放置第二环状盖体(17)，所述第二环状盖体(17)上表面设有均匀分布的动压槽(10)，中部箔片机构，所述中部箔片机构设置在第一圆形台阶上，所述中部箔片机构包括中部平箔片(5)和中部鼓泡箔片(6)；所述中部鼓泡箔片(6)表面设置有凸起的鼓泡(4)；中部平箔片(5)和中部鼓泡箔片(6)均是一端固定、另一端自由首尾沿周向铺设在第一圆形台阶上；所述中部鼓泡箔片(6)为多层，所述中部平箔片(5)铺在多层的中部鼓泡箔片(6)上方。

2.根据权利要求1所述的耐高压低泄漏箔片端面气膜密封结构，其特征在于：在第一圆形台阶内侧设有第一密封圈槽沟(11)，第一密封圈(14)安装于所述第一密封圈槽沟(11)内以使第一密封坝密封；

在第一圆形台阶外侧设有第二密封圈槽沟(12)；在第二圆形台阶内侧设有第三密封圈槽沟(13)，第二密封圈(15)安装于所述第二密封圈槽沟(12)内、第三密封圈(16)安装于所述第三密封圈槽沟(13)内以使第二密封坝密封。

3.根据权利要求1所述的耐高压低泄漏箔片端面气膜密封结构，其特征在于：还包括第一防转机构，所述第一防转机构包括第一防转槽(19)、第二防转槽(20)和第一防转销(23)；

所述第一防转槽(19)开设在所述第一环状盖体(9)的侧壁上；所述第二防转槽(20)开设在所述第一圆形台阶上；

所述第一防转销(23)的两端分别插入所述第一防转槽(19)和所述第二防转槽(20)使所述第一环状盖体(9)相对环本体(2)周向静止。

4.根据权利要求1所述的耐高压低泄漏箔片端面气膜密封结构，其特征在于：还包括第二防转机构，所述第二防转机构包括第三防转槽(21)、第四防转槽(22)和第二防转销(24)；

所述第三防转槽(21)开设在所述第一圆形台阶外侧；所述第四防转槽(22)开设子在所述第二环状盖体(17)上；

所述第二防转销(24)的两端分别插入所述第三防转槽(21)和所述第四防转槽(22)使所述第二环状盖体(17)相对环本体(2)周向静止。

5.根据权利要求1所述的耐高压低泄漏箔片端面气膜密封结构，其特征在于：所述第二密封坝(25)上表面与第一密封坝(1)上表面齐平；所述第一密封坝(1)上表面低于中部箔片机构上表面0.1～5μm。

6.根据权利要求1所述的耐高压低泄漏箔片端面气膜密封结构，其特征在于：所述第一圆形台阶上开设有沿圆周的泄气孔(18)，泄气孔(18)贯穿所述所述第一圆形台阶。

7.根据权利要求1所述的耐高压低泄漏箔片端面气膜密封结构，其特征在于：中部平箔片(5)固定端到自由端的圆周方向与气流的周向方向一致，顶层中部鼓泡箔片(6)的鼓泡(4)凸起高度沿固定端到自由端方向依次发生微米级的线性增高。

8.根据权利要求1所述的耐高压低泄漏箔片端面气膜密封结构，其特征在于：在环本体上开设“I”形槽(8)，用于固定所述外侧鼓泡箔片(7)、中部平箔片(5)、中部鼓泡箔片(6)、内侧鼓泡箔片(2)。

9.根据权利要求1所述的耐高压低泄漏箔片端面气膜密封结构，其特征在于：在稳定运转过程中，所述的环本体(2)在受到外界轴向方向的压力作用时，第一密封坝(1)轴向位移量不大于所述第二密封坝(25)轴向位移量。
