专利号: 2021105436515
申请人: 王旭
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

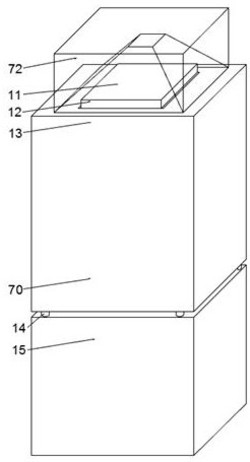

1.一种陶瓷展览柜,包括外柜体,其特征在于:所述外柜体包括上外壳和下外壳,所述上外壳内设有上下贯穿的一号移动槽,所述下外壳内设有开口向上的二号移动槽,所述二号移动槽底壁内安装有伸缩杆,所述伸缩杆顶面固设有展示板,所述一号移动槽侧壁内安装有将所述一号移动槽封闭的遮盖装置,所述上外壳底面内关于所述一号移动槽环设有四个开口向下的收纳槽,所述收纳槽内滑动连接有防爆透明板,所述上外壳底面内设有四个开口向下的伸缩槽,所述伸缩槽顶壁固设有伸缩外壳,所述伸缩外壳内设有第一滑动槽,所述第一滑动槽内固设有带通孔的分隔板,所述分隔板下方的所述第一滑动槽内滑动连接有第一活塞,所述第一活塞底面固设有连接杆,所述连接杆底面固设有与所述下外壳顶面固定连接的连接块,所述收纳槽上方设有控制腔,所述控制腔内设有能够控制所述第一活塞和所述防爆透明板上下移动的移动装置,所述上外壳顶面安装有罩在所述展示板外的三角锥,所述三角锥外罩有放置壳;

所述遮盖装置包括关于所述一号移动槽左右位置对称的转动槽,所述转动槽前后壁之间转动连接有第一转动轴,所述第一转动轴上固设有能够与所述展示板左右侧面啮合的第一齿轮,所述第一齿轮前侧的所述第一转动轴上固设有第一带轮,所述第一转动轴上方的所述转动槽前后壁之间转动连接有第二转动轴,所述第二转动轴上转动连接有第二齿轮,所述第二齿轮前侧的所述第二转动轴上固设有第二带轮,所述第二带轮和所述第一带轮之间通过皮带传动,所述转动槽上侧设有与所述一号移动槽连通的第二滑动槽,所述第二滑动槽内滑动连接有与所述第二齿轮啮合的封闭板,所述封闭板内滑动连接有与所述第二滑动槽侧壁固定连接的限制杆;

所述移动装置包括固设于所述控制腔顶壁的安装架,所述安装架上固设有双轴电机,所述双轴电机左右侧面安装有第三转动轴,所述第三转动轴上固设有关于所述双轴电机位置对称的第一锥齿轮,所述控制腔底壁内设有与所述收纳槽连通的两个三号移动槽,所述三号移动槽内滑动连接有与所述防爆透明板顶面固定连接的支撑杆,所述三号移动槽左右壁上固设有限制块,所述支撑杆侧面设有与所述限制块滑动连接的滑道,所述支撑杆内设有开口向上的螺纹槽,所述螺纹槽内螺纹连接有与所述安装架转动连接的第四转动轴,所述第四转动轴顶端固设有与所述第一锥齿轮啮合的第二锥齿轮;

所述第三转动轴贯穿所述安装架且在所述第三转动轴上单向转动连接有第三齿轮,所述第三齿轮下方的所述控制腔侧壁上转动连接有与所述第三齿轮啮合的齿轮盘,所述控制腔底面固设有气泵,所述齿轮盘端面转动连接有与所述气泵连接的控制杆,所述气泵内安装有贯穿所述上外壳外侧面的进气管,所述气泵内还安装有与所述第一滑动槽连通的充气管,所述控制腔底壁上固设有安装块,所述安装块内设有开口向上的缓冲槽,所述缓冲槽内滑动连接有第二活塞,所述第二活塞底面与所述缓冲槽底壁之间通过弹簧固定连接,所述缓冲槽侧壁内连通设有贯穿所述安装块顶面的出气管,所述缓冲槽底壁内安装有与所述第一滑动槽连通的排气管,所述第三转动轴上单向转动连接有转动盘,所述转动盘上安装有与所述第二活塞顶面固定连接的钢索,所述控制腔侧壁内连通设有贯穿所述上外壳外侧面的连通槽。

2.根据权利要求1所述的一种陶瓷展览柜,其特征在于:所述进气管和所述充气管内安装有单项阀。

3.根据权利要求2所述的一种陶瓷展览柜,其特征在于:所述放置壳和所述三角锥采用透明材料制作。

4.根据权利要求3所述一种陶瓷展览柜的使用方法:

第一步,将陶瓷放在展示板上,然后伸缩杆启动带动展示板和放置在展示板上的陶瓷向下移动进入二号移动槽内,且展示板顶面与下外壳顶面处于同一水平高度,在展示板向下移放置在动过程中,展示板带动第一齿轮逆时针转动,第一齿轮通过第一转动轴带动逆时针第一带轮转动,第一带轮通过皮带带动第二带轮逆时针转动,第二带轮通过第二转动轴带动第二齿轮逆时针转动,第二齿轮带动封闭板向一号移动槽内移动将一号移动槽顶部封闭,接着将三角锥罩在上外壳顶面,并将播放设备放置在放置壳上并将画面对准三角锥,然后播放陶瓷的全息影像,会在三角锥内部形成3D 全息影像 ;

第二步,若需要看实物时,启动双轴电机带动第三转动轴转动,第三转动轴带动第一锥齿轮转动,第一锥齿轮带动第二锥齿轮转动,第二锥齿轮带动第四转动轴转动,支撑杆会随着第四转动轴的转动上下移动,从而带动防爆透明板上下移动,同时第三转动轴带动第三齿轮转动,第三齿轮带动齿轮盘转动,齿轮盘通过控制杆带动气泵工作,气泵通过充气管向第一滑动槽内通入气体,第一滑动槽内气压增大后会使得第一活塞相对分隔板向下移动,即伸缩外壳向上移动,伸缩外壳带动上外壳向上移动,上外壳向上移动后能够将放置在展示板的陶瓷露出,同时防爆透明板向下移动罩在陶瓷四周对陶瓷进行保护;

第三步,复位时,双轴电机反向转动带动防爆透明板向上移动,同时第三齿轮不转动而转动盘转动,转动盘转动后带动钢索向上移动,钢索向上移动后带动第二活塞向上移动使得出气管与缓冲槽连通,然后在重力作用下第一滑动槽内的气体通过排气管进入缓冲槽内然后通过出气管进入控制腔内,通过连通槽保持控制腔内气压稳定;

第四步,然后展示板向上移动时会带动第一齿轮顺时针转动,第一齿轮通过第一转动轴带动顺时针第一带轮转动,第一带轮通过皮带带动第二带轮顺时针转动,第二带轮通过第二转动轴带动第二齿轮顺时针转动,第二齿轮带动封闭板向远离一号移动槽的方向移动将一号移动槽打开。
