专利号: 2021105435743
申请人: 项渝富
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

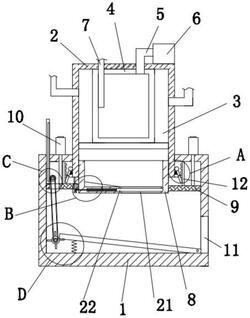

1.一种汽水两用的锅炉清理机构,包括支撑箱(1)、锅炉(2)、驱动机构、敲打机构、出料机构和导料机构,其特征在于,所述支撑箱(1)上安装有锅炉(2),锅炉(2)内设有底部为开口的燃烧室(3),锅炉(2)内安装有加热室(4),加热室(4)的顶部固定安装有蒸汽管(5),加热室(4)的顶部连接有进水管(7),锅炉(2)的顶部固定安装有蒸汽发电机(6),且蒸汽管(5)与蒸汽发电机(6)相连接,燃烧室(3)内活动安装有收集箱(8),收集箱(8)的两侧均固定安装有滑动板(9),且滑动板(9)与支撑箱(1)滑动连接,所述驱动机构包括固定安装在支撑箱(1)的两个推杆电机(10),且推杆电机(10)的输出轴固定安装在对应的滑动板(9)上,滑动板(9)的顶部固定安装有第一杆(12),第一杆(12)的一侧固定安装有多个压杆(13),所述敲打机构包括固定安装在上锅炉(2)的横杆(14),横杆(14)的一侧转动安装有转轴(15),转轴(15)上固定安装有第一转杆(16),压杆(13)与第一转杆(16)相适配,第一转杆(16)的顶端固定安装有钢球(17),钢球(17)与锅炉(2)相适配,第一转杆(16)的一侧固定安装有多个第一弹簧(18),第一弹簧(18)的一端固定安装在锅炉(2)上;

出料机构包括固定安装在锅炉(2)的底部的L形杆(19),L形杆(19)的顶端固定安装有绕线杆(20),收集箱(8)的底部内壁上开设有排污孔(21),排污孔(21)内设有挡板(22),排污孔(21)的一侧内壁上开设有第一槽(23),且挡板(22)滑动安装在第一槽(23)内,挡板(22)的一侧固定安装有复位弹簧(24),复位弹簧(24)的一端固定安装在第一槽(23)的内壁上,挡板(22)的一侧固定安装有钢丝绳(25),钢丝绳(25)的一端绕过绕线杆(20)并固定连接在L形杆(19)上,滑动板(9)的顶部固定安装有齿条板(26),导料机构包括转动安装在支撑箱(1)的两侧内壁上的第二转杆(27),第二转杆(27)上固定安装有齿轮(28),且齿轮(28)与齿条板(26)相适配,第二转杆(27)上固定安装有第一皮带轮(29),支撑箱(1)的一侧开设有出料口(11),出料口(11)内转动安装有斜板(31),斜板(31)的底部固定安装有多个支撑弹簧(32),支撑弹簧(32)的底端固定安装在支撑箱(1)的底部内壁上,支撑箱(1)的两侧内壁上转动安装有同一个第三转杆(33),第三转杆(33)上固定安装有第二皮带轮(34),第一皮带轮(29)和第二皮带轮(34)之间传动连接有同一个皮带(30),第三转杆(33)上固定安装有转盘(35),转盘(35)上固定安装有多个顶板(36),且顶板(36)与斜板(31)相适配;

所述锅炉(2)内固定安装有连接座,且燃烧室(3)固定安装在连接座上;

所述横杆(14)的一侧开设有转动孔,且转轴(15)与对应的转动孔转动连接;

所述第一槽(23)的两侧内壁上均开设有限位槽,挡板(22)的两侧均固定安装有限位座,且限位座与对应的限位槽滑动连接;

所述滑动板(9)的顶部开设有连通孔,且L形杆(19)贯穿对应的连通孔;

所述支撑箱(1)的顶部内壁上开设有移动孔,且齿条板(26)与对应的移动孔滑动连接;

所述支撑弹簧(32)的数量为三到五个,且三到五个支撑弹簧(32)等间距设置;

当推杆电机(10)通过输出轴能够带动滑动板(9)向下移动,滑动板(9)能够带收集箱(8)向下移动,当滑动板(9)向下移动时,滑动板(9)能够带动第一杆(12)向下移动,第一杆(12)能够带动压杆(13)向下移动,压杆(13)能够对第一转杆(16)进行挤压,使得第一转杆(16)以转轴(15)为圆心进行转动,第一转杆(16)能够带动钢球(17)进行转动并拉伸第一弹簧(18),当压杆(13)不对第一转杆(16)进行挤压时,在第一弹簧(18)的弹力作用下,能够使得第一转杆(16)和钢球(17)进行复位,使得钢球(17)能够对锅炉(2)进行敲打,使得锅炉(2)内壁上的垃圾能够震下并进入收集箱(8)内;收集箱(8)向下移动时,收集箱(8)与钢丝绳(25)发生相对应移动,使得能够打开排污孔(21),此时收集箱(8)内的垃圾通过排污孔(21)掉了到斜板(31)上;

当滑动板(9)向下移动,滑动板(9)能够带动齿条板(26)向下移动,齿条板(26)向下移动能够带动齿轮(28)进行转动,齿轮(28)通过皮带(30)能够带动顶板(36)进行转动,顶板(36)能够对斜板(31)进行向上推动,使得斜板(31)不断的转动时,能够使得斜板(31)进行摆动,从而便于把斜板(31)上的垃圾通过出料口(11)移出。
