专利号: 2021105247176
申请人: 胡光聪
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

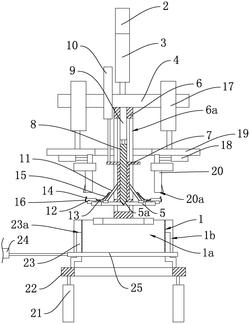

1.一种用于瓶子金属环剥离的压紧翻转机构,包括机架,其特征在于,所述的机架上固定有容置槽,所述的容置槽底部具有用于放置瓶身的限位区,所述的机架上固定有固定架,所述的固定架上固定有第一推杆电机,第一推杆电机的推杆上固定有升降架,所述的压紧翻转机构设置在升降架上,所述压紧翻转机构用于将瓶子底部压紧至容置区内、并使瓶子上部的金属环内边向外翻转,所述压紧翻转机构包括四个推架、固定筒、升降筒、挤压柱、第二推杆电机、带动电机和固定连杆,所述的固定筒固定在升降架上,所述的升降筒滑动设置在固定筒内,所述的固定筒上开设有若干开口,所述的带动电机固定在升降架上,带动电机的输出轴与升降筒相连,所述的挤压柱滑动设置在所述的固定筒内,所述的第二推杆电机固定在升降架上,所述的第二推杆电机的推杆与挤压柱上端固定连接,所述的推架端部具有导向部,导向部从开口伸入,所述的挤压柱能够挤压在导向部上并使推架向远离固定筒中心方向移动,四个推架滑动设置在升降筒的下端,且周向均布于升降筒的下端,所述的推架的边缘具有圆弧状的、滑动连接的支撑台,支撑台通过弹性部件与推架连接,所述的支撑台中部固定有片状的切割刀,所述的推架上固定有导轨,所述的固定连杆一端固定在升降筒侧部且从开口伸出,固定连杆另一端滑动连接在所述的导轨上,所述的推架通过拉簧与固定连杆相连,所述拉簧能够使推架保持向固定筒方向进行移动。

2.根据权利要求1所述的用于瓶子金属环剥离的压紧翻转机构,其特征在于,所述弹性部件为压簧。

3.根据权利要求1所述的用于瓶子金属环剥离的压紧翻转机构,其特征在于,所述切割刀呈直角三角状,切割刀的直角部位于远离固定筒一侧,且该直角部固定在支撑台上。

4.根据权利要求1所述的用于瓶子金属环剥离的压紧翻转机构,其特征在于,所述支撑台的截面呈直角三角形。
