专利号: 2021104901384
申请人: 江苏科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

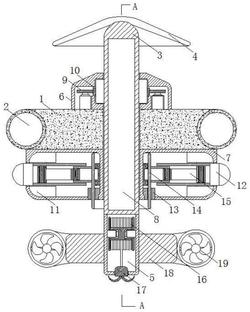

1.一种便于移动和锚定的船舶与海洋工程用检测浮标,包括浮盘(1)和浮阀(2),所述浮盘(1)套设在转筒(3)上,所述转筒(3)内部开有蓄电池舱(8),上端安装有太阳能蓄电池板(4),下端装有锚定舱(5);其特征在于,所述浮盘(1)的上下两端面分别固定安装有套筒(6)和设备筒(7),所述设备筒(7)内设置有检测调节机构,所述锚定舱(5)内设置有锚定机构,锚定舱(5)的外侧设置有动力机构,所述浮盘(1)、套筒(6)和设备筒(7)与转筒(3)转动连接,所述套筒(6)内设置有第一电机,所述第一电机的输出端固定连接有第一齿轮(9),所述转筒(3)的外侧面固定套装有环形齿轮(10),所述环形齿轮(10)与第一齿轮(9)啮合。

2.根据权利要求1所述的一种便于移动和锚定的船舶与海洋工程用检测浮标,其特征在于,所述检测调节机构包括滑道(11)、监测设备(12)、环形滑槽(13)、转环(14)和转板(15),所述滑道(11)环形阵列设置在设备筒(7)内并贯穿设备筒(7)的表面,每个监测设备(12)均滑动设置在各自一侧的滑道(11)内,所述设备筒(7)的下端面设置有环形滑槽(13),所述环形滑槽(13)内转动设置有转环(14)且转环(14)转动套设在设备筒(7)的内壁,每个监测设备(12)均连接一个转板(15);所述转板(15)一端连接监测设备(12);另一端与转环(14)转动连接。

3.根据权利要求2所述一种便于移动和锚定的船舶与海洋工程用检测浮标,其特征在于,所述监测设备(12)沿设备筒(7)径向内侧的上下两端固定连接有侧板,所述侧板滑动设置在滑道(11)内,所述转板(15)在上、下两侧的所述侧板之间与监测设备连接。

4.根据权利要求2所述一种便于移动和锚定的船舶与海洋工程用检测浮标,其特征在于,各相邻转板(15)之间成锐角。

5.根据权利要求2所述一种便于移动和锚定的船舶与海洋工程用检测浮标,其特征在于,所述转环(14)的下端穿过环形滑槽(13)并自设备筒(7)的下端面伸出。

6.根据权利要求5所述一种便于移动和锚定的船舶与海洋工程用检测浮标,其特征在于,所述转环(14)与环形滑槽(13)之间设置有限位螺栓。

7.根据权利要求1所述一种便于移动和锚定的船舶与海洋工程用检测浮标,其特征在于,所述锚定机构包括卷盘(16)、铁锚(17)、挂绳以及用于带动卷盘(16)转动的第二电机,所述挂绳一端绕设在卷盘上,另一端与铁锚(17)连接,所述卷盘(16)固定安装在锚定舱(5)内。

8.根据权利要求1所述的一种便于移动和锚定的船舶与海洋工程用检测浮标,其特征在于,所述动力机构包括与锚定舱(5)固定连接的圆盘(18)、水下推进器(19)和鳍板(20);

所述水下推进器(19)对称安装在圆盘的两侧,所述鳍板(20)与圆盘(18)的上表面固定连接且垂直于水下推进器的推进方向。
