专利号: 2021104787783
申请人: 邵东智能制造技术研究院有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

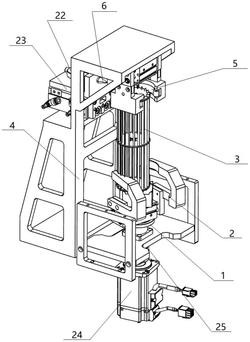

1.一种风轮同心度调整检测装置,其特征在于,包括旋转设置的旋转台,所述旋转台上设置有下夹具,所述下夹具夹持风轮的底端,所述旋转台的一侧设置有一固定的支架,所述支架的顶端设置有上夹具,所述上夹具活动夹持所述风轮的顶端,所述支架的顶端还设置有测距组件,所述测距组件测量所述风轮旋转时顶端的位移变化量;所述上夹具整体与所述下夹具整体是竖直同心设置的;

所述上夹具包括第二双侧气缸,所述第二双侧气缸的两侧伸缩杆端部分别设置有第二安装板,所述第二安装板上设置有轴承调整机构;所述轴承调整机构包括轴承安装座,所述轴承安装座具有上下分层设置的第一平台和第二平台,所述第一平台以及所述第二平台的内侧均设置有与所述风轮对应的第二内弧面,所述第一平台与所述第二平台之间设置有轴承安装柱,所述轴承安装柱上活动套设有滚动轴承;风轮在快速旋转的过程中顶端的固定板带动滚动轴承旋转,第二内弧面让出了风轮的叶片穿过的空间,固定板在高速旋转过程中逐渐与底端的固定板同心,对同心度进行调整。

2.根据权利要求1所述的风轮同心度调整检测装置,其特征在于,所述旋转台的底端设置有一旋转电机,所述旋转电机的转轴与所述旋转台通过联轴器连接。

3.根据权利要求1所述的风轮同心度调整检测装置,其特征在于,所述下夹具包括第一双侧气缸,所述第一双侧气缸的两侧伸缩杆端部分别设置有第一安装板,所述第一安装板上设置有一夹持臂,两个所述夹持臂相对的内侧设置有与所述风轮对应的第一内弧面,所述第一双侧气缸的上表面还设置有一定位块。

4.根据权利要求3所述的风轮同心度调整检测装置,其特征在于,所述定位块上还设置有一定位光纤,所述定位光纤检测所述风轮的来料。

5.根据权利要求1所述的风轮同心度调整检测装置,其特征在于,每个所述轴承安装座上设置有至少两个滚动轴承,所述滚动轴承形成的弧面与所述风轮的固定板对应。

6.根据权利要求5所述的风轮同心度调整检测装置,其特征在于,所述测距组件包括一千分尺,所述千分尺设置在一水平位移平台上,所述水平位移平台固定设置在所述支架的顶端,所述千分尺对准所述风轮的固定板。
