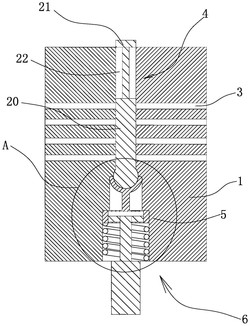

1.一种拔罐可调节式喷药结构，包括基座(1)，其特征在于，所述的基座(1)上设置有进流道(2)进流道(2)以及若干与进流道(2)相配合的用于喷药的侧流道(3)，所述的进流道(2)内设置有与进流道(2)内壁密封接触的密封件(4)，密封件(4)的上端位于基座(1)外，所述密封件(4)的下端设置有平衡组件(5)，所述基座(1)的下端设置有用于驱动密封件(4)沿进流道(2)长度方向移动从而打开或关闭侧流道(3)的驱动结构(6)，所述驱动结构(6)的工作端穿入至平衡组件(5)内并与平衡组件(5)活动连接，驱动结构(6)驱动密封件(4)向下运动时，平衡组件(5)向下施力于密封件(4)上。

2.根据权利要求1所述的拔罐可调节式喷药结构，其特征在于，若干所述的侧流道(3)沿基座(1)的长度方向均匀间隔分布。

3.根据权利要求1所述的拔罐可调节式喷药结构，其特征在于，所述的密封件(4)包括本体(20)以及设置于本体(20)上端的的感应端(21)，所述的感应端(21)的上端穿出至基座(1)上端部，且所述感应端(21)与本体(20)之间形成有用于容纳药液的药腔(22)，所述本体(20)与感应端(21)的直径等于进流道(2)的直径，本体(20)的下端具有可与平衡组件(5)相连接的弧形球头(8)。

4.根据权利要求1所述的拔罐可调节式喷药结构，其特征在于，所述的基座(1)内设置有用于容纳平衡组件(5)的容纳槽(9)，所述的驱动结构(6)设置于容纳槽(9)的下方，且驱动结构(6)的工作端竖直插入至容纳槽(9)内与平衡组件(5)相配合。

5.根据权利要求3所述的拔罐可调节式喷药结构，其特征在于，所述的平衡组件(5)包括平衡体(10)以及平衡簧(11)，所述的平衡体(10)的下端部开设有与驱动结构(6)相连接的平衡槽(19)，平衡体(10)的上端部设有与弧形球头(8)相配合的球头座(12)。

6.根据权利要求5所述的拔罐可调节式喷药结构，其特征在于，所述的驱动结构(6)包括设置于基座(1)底部的驱动器(13)，所述驱动器(13)的上端设有推杆(14)以及连接于推杆(14)顶部且可穿入至平衡槽(19)内与平衡槽(19)相卡接的平衡板(15)，所述平衡槽(19)的顶端面上设置有与驱动器(13)电连接的传感器(16)。

7.根据权利要求6所述的拔罐可调节式喷药结构，其特征在于，所述平衡槽(19)的高度大于平衡板(15)的厚度，所述平衡槽(19)与平衡板(15)之间的间距等于相邻侧流道(3)之间的间距。

8.根据权利要求6所述的拔罐可调节式喷药结构，其特征在于，所述的平衡簧(11)套设于推杆(14)上，且平衡簧(11)的下端抵接于容纳槽(9)的下表面处，平衡簧(11)的上端抵接于平衡体(10)的下表面处。

9.根据权利要求5所述的拔罐可调节式喷药结构，其特征在于，所述球头座(12)的顶端部上具有与弧形球头(8)上表面相适配的弧形凹槽(17)，所述的弧形球头(8)容纳于弧形凹槽(17)内推动球头座(12)运动。

10.根据权利要求5所述的拔罐可调节式喷药结构，其特征在于，所述的基座(1)上设置有用于球头座(12)上下运动的行程槽(18)，所述行程槽(18)的直径小于容纳槽(9)的直径，所述球头座(12)的侧部与行程槽(18)的侧表面密封接触配合。
