专利号: 2021104217864
申请人: 武汉工程大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

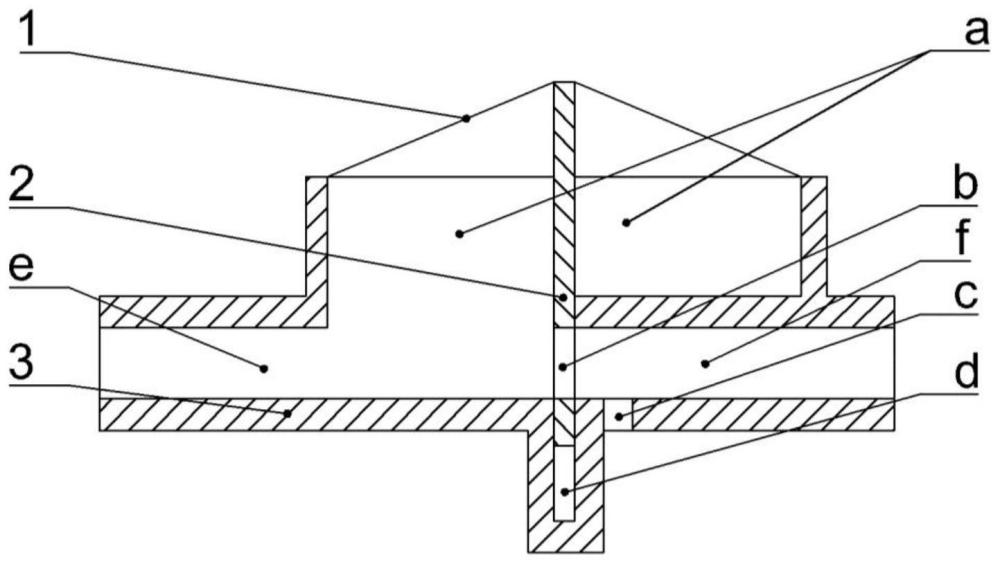

1.一种基于水锤原理的脉冲式喷灌喷头,其特征在于,包括弹性橡胶(1)、阀门(2)和喷头主体(3);

喷头主体(3)上设有阀门槽(d),阀门(2)的下部卡在阀门槽(d)中,阀门(2)将喷头主体(3)的内部一分为二,其中一侧设有喷头入口腔(e),另一侧设有喷头出口腔(f),喷头出口腔(f)一侧还设有与外部大气相通的气孔(c);

弹性橡胶(1)固定在喷头主体(3)的顶部,并与阀门(2)的顶部粘连;在水流作用下弹性橡胶(1)带动阀门(2)上下移动;

阀门(2)上设有阀门孔(b),当阀门(2)向上运到极限位置时,阀门孔(b)与喷头出口腔(f)重合,当阀门(2)向下运到极限位置时,阀门孔(b)完全置于阀门槽(d)中;

喷头主体(3)内设有水锤腔(a),其与喷头入口腔(e)连通;

阀门(2)为设有阀门孔(b)的长条状结构。

2.根据权利要求1所述的基于水锤原理的脉冲式喷灌喷头,其特征在于,弹性橡胶(1)的边缘附着在喷头主体(3)上部,且边缘密封处理,将喷头主体(3)内部的水锤腔(a)与外部相分隔。

3.根据权利要求1所述的基于水锤原理的脉冲式喷灌喷头,其特征在于,阀门孔(b)与喷头出口腔(f)的大小和形状相同。

4.根据权利要求1所述的基于水锤原理的脉冲式喷灌喷头,其特征在于,喷头入口腔(e)和喷头出口腔(f)的腔体的口径相同,且在同一条直线上。

5.根据权利要求1所述的基于水锤原理的脉冲式喷灌喷头,其特征在于, 阀门(2)的顶部粘连在弹性橡胶(1)的中间处。

6.根据权利要求1‑5中任一项所述的基于水锤原理的脉冲式喷灌喷头,其特征在于,喷头入口腔(e)与喷头出口腔(f)的腔长相等。

7.根据权利要求1‑5中任一项所述的基于水锤原理的脉冲式喷灌喷头,其特征在于,喷头入口腔(e)的腔长大于喷头出口腔(f)的腔长。

8.一种基于水锤原理的脉冲式喷灌方法,其特征在于,该方法利用权利要求1所述的基于水锤原理的脉冲式喷灌喷头,包括以下步骤:喷头不通水时,阀门(2)在弹性橡胶(1)的弹性回复力的作用下向下移动至阀门槽(d)底部,阀门(2)中部的阀门孔(b)也滑至阀门槽(d)内;

当喷头开始通水工作时,由于阀门孔(b)滑至阀门槽(d)内,水无法通过阀门(2)进入喷头出口腔(f),水压水将弹性橡胶(1)向上顶起,弹性橡胶(1)带动阀门(2)向上移动,且阀门(2)中部的阀门孔(b)也向上移动,直至阀门孔(b)与喷头出口腔(f)相通,高压水穿过阀门孔(b)流入喷头出口腔(f)并将高压水流射出泄压;

水锤腔(a)内水压降低,弹性橡胶(1)在回复力的作用下向下回落,阀门(2)随之向下移动至阀门槽(d)底部,阀门(2)中部的阀门孔(b)也滑至阀门槽(d)内,阀门(2)堵住通路;外部空气经气孔(c)吸入喷头出口腔(f)内,推动水流射出;

高压水再次进入水锤腔(a)内,以此往复,实现水锤原理脉冲式喷灌。
