专利号: 2021103670448
申请人: 徐州工程学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

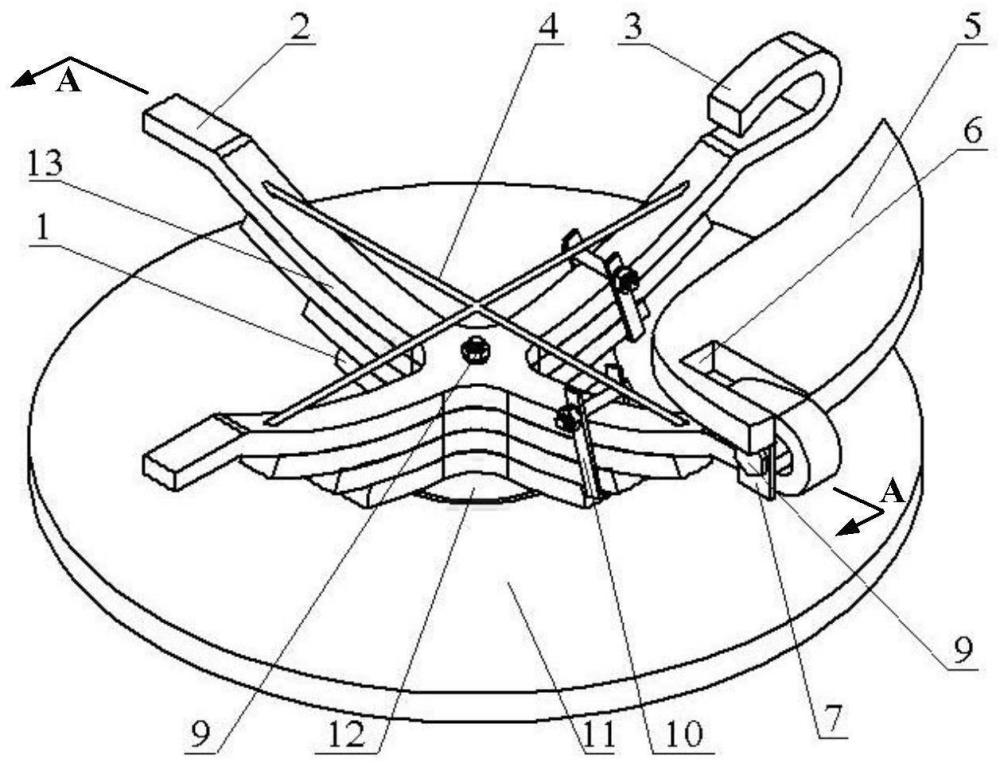

1.一种基于记忆合金的隔振减振支座,其特征在于,包括板弹簧组(1)、上面板(5)和下面板(11);所述板弹簧组(1)为不少于1个十字型的板弹簧(13)叠加而成,每个板弹簧(13)具有4个弹簧臂,最上方的板弹簧(13)的4个弹簧臂的末端依次设有2个凸耳(2)和2个卷耳(3);所述卷耳(3)为卷曲的弯板;所述板弹簧(13)由记忆合金打造而成;所述每个板弹簧(13)的中部开有螺纹通孔;所述下面板(11)为圆形钢板,其中部设有圆球状凹槽(12),该凹槽(12)的曲率半径与最下方的板弹簧(13)的下边缘的曲率半径相等;所述最下方的板弹簧(13)通过摩擦力与凹槽(12)固定连接;所述下面板(11)的中部开有与板弹簧(13)相配合的螺纹通孔,通过螺栓(9)与板弹簧组(1)固定连接;所述板弹簧组(1)中还设有不少于1个用于固定板弹簧(13)的弹簧臂的弹簧卡箍(10);所述上面板(5)的主体为圆形钢板,其下方的边缘上设有半圆环状的凸台(8);所述上面板(5)远离凸台(8)的一侧设有2个与卷耳(3)相配合的槽口(6),每个槽口(6)的末端设有2个相对的卷耳链接(7);所述卷耳链接(7)通过螺栓(9)与卷耳(3)铰接;所述凸台(8)与凸耳(2)相配合,压覆在凸耳(2)上;所述板弹簧组(1)由不少于1个板弹簧(13)由小到大堆叠而成。

2.根据权利要求1所述的一种基于记忆合金的隔振减振支座,其特征在于,所述最上方的板弹簧(13)的4个弹簧臂的近末端处分别开有1个绳索通孔,每2个相对的弹簧臂通过该绳索通孔与记忆合金绳索(4)收紧加固。
