专利号: 2021103552460
申请人: 成都航空职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

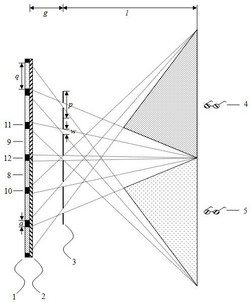

1.基于复合偏振片的双视3D显示方法,该方法通过集成成像显示设备实现双视3D显示;其特征在于,集成成像显示设备包括显示屏,复合偏振片,针孔阵列,偏振眼镜I和偏振眼镜II;显示屏,复合偏振片,针孔阵列依次平行放置;显示屏,复合偏振片,针孔阵列的中心对应对齐;复合偏振片与显示屏贴合;复合偏振片包括偏振片I和偏振片II;偏振片I的偏振方向与偏振片II的偏振方向正交;偏振片I与偏振片II的水平宽度相同;偏振片I与偏振片II的垂直宽度相同;偏振眼镜I的偏振方向与偏振片I的偏振方向相同,偏振眼镜II的偏振方向与偏振片II的偏振方向相同;显示屏用于显示离散式复合图像元阵列;离散式复合图像元阵列包括多个离散排列的图像元I和图像元II;图像元I位于显示屏的左边,图像元II位于显示屏的右边;图像元I与偏振片I对应对齐,图像元II与偏振片II对应对齐;水平方向上针孔的数目是奇数;水平方向上图像元I和图像元II的数目之和比水平方向上针孔的数目多一个;图像元I的宽度等于图像元II的宽度;相邻图像元I的间隔宽度、相邻图像元II的间隔宽度、图像元I与图像元II的间隔宽度均相同;相邻图像元I的间隔宽度a、图像元I的宽度q和针孔的节距p满足下式                  (1)

                  (2)

其中,l是最佳观看距离,w是针孔的孔径宽度,g是显示屏与针孔阵列的间距;图像元I通过偏振片I以及与该图像元I对应的针孔向右边重建3D图像I,与该图像元I相邻的图像元I发出的光线不会干扰该图像元I重建的3D图像I;图像元II通过偏振片II以及与该图像元II对应的针孔向左边重建3D图像II,与该图像元II相邻的图像元II发出的光线不会干扰该图像元II重建的3D图像II;图像元I的成像区域均在最佳观看距离处重合;图像元II的成像区域均在最佳观看距离处重合;在右边通过偏振眼镜I只能观看到3D图像I,在左边通过偏振眼镜II只能观看到3D图像II。

2.根据权利要求1所述的基于复合偏振片的双视3D显示方法,其特征在于,相邻图像元I的间隔宽度a、图像元I的宽度q分别为                     (3)

                  (4)

其中,p是针孔的节距,w是针孔的孔径宽度,l是最佳观看距离,g是显示屏与针孔阵列的间距。

3.根据权利要求2所述的基于复合偏振片的双视3D显示方法,其特征在于,3D图像I的观看视角θ1、3D图像II的观看视角θ2、3D图像I的光学效率φ1、3D图像II的光学效率φ2分别为:           (5)

           (6)

其中,p是针孔的节距,w是针孔的孔径宽度,l是最佳观看距离,g是显示屏与针孔阵列的间距,t是复合偏振片和偏振眼镜的光透射率。

4.根据权利要求1所述的基于复合偏振片的双视3D显示方法,其特征在于,相邻图像元I的间隔宽度a、图像元I的宽度q分别为                 (7)

                  (8)

其中,p是针孔的节距,w是针孔的孔径宽度,l是最佳观看距离,g是显示屏与针孔阵列的间距。

5.根据权利要求4所述的基于复合偏振片的双视3D显示方法,其特征在于,3D图像I的观看视角θ1、3D图像II的观看视角θ2、3D图像I的光学效率φ1、3D图像II的光学效率φ2分别为:           (9)

           (10)

其中,p是针孔的节距,w是针孔的孔径宽度,l是最佳观看距离,g是显示屏与针孔阵列的间距,t是复合偏振片和偏振眼镜的光透射率。
