专利号: 2021103343855
申请人: 阳光学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

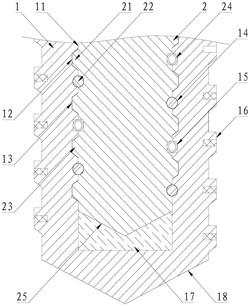

1.一种土木工程用组合桩,其特征在于,包括外筒和芯柱;

所述外筒沿轴线设有安装孔,所述芯柱同轴收容于所述外筒的安装孔内;

所述芯柱的外壁沿轴线依次设有呈四线螺纹状的第一装配凸台、第一减震带、第二装配凸台和第二减震带,所述安装孔的内壁设有依次与所述第一装配凸台和所述第二装配凸台螺旋配合的第一装配槽以及第二装配槽。

2.根据权利要求1所述的土木工程用组合桩,其特征在于,所述第一减震带包括减震膜以及填充于所述减震膜内的抗震颗粒。

3.根据权利要求1所述的土木工程用组合桩,其特征在于,所述第二减震带为弹簧,所述弹簧的轴线分别平行于所述第一装配凸台和所述第二装配凸台。

4.根据权利要求3所述的土木工程用组合桩,其特征在于,所述弹簧沿轴向和径向均处于压缩状态。

5.根据权利要求1所述的土木工程用组合桩,其特征在于,所述安装孔的内壁设有依次与所述第一减震带和所述第二减震带嵌套配合的第三装配槽以及第四装配槽。

6.根据权利要求1所述的土木工程用组合桩,其特征在于,所述第一装配凸台与所述第一装配槽之间以及所述第二装配凸台与所述第二装配槽之间均具有间隙。

7.根据权利要求1所述的土木工程用组合桩,其特征在于,所述外筒的外壁沿轴线设有螺旋凸台,所述螺旋凸台的旋向与所述第一装配凸台的旋向相反。

8.根据权利要求7所述的土木工程用组合桩,其特征在于,所述螺旋凸台远离所述桩芯的端面沿所述螺旋凸台的径向设有盲孔。

9.根据权利要求1所述的土木工程用组合桩,其特征在于,所述安装孔为盲孔,所述盲孔的底部设有吸能填料,所述芯柱的底部设有嵌入所述吸能填料的第一锥头,所述外筒的底部设有第二锥头。

10.根据权利要求1所述的土木工程用组合桩,其特征在于,所述第一装配凸台的螺旋角范围为20°~30°。
