1.一种JP柜门密封胶热熔喷胶装置，其特征在于，包括支撑部件、多个行走架和多个自动喷涂部件，所述行走架包括支撑柱和行走梁，多个所述行走架围成用于容纳柜门的喷涂空间，所述行走梁的一端与一根所述支撑柱连接，所述行走梁的另一端与另一根所述支撑柱连接，所述行走梁包括上行走梁和下行走梁；所述上行走梁朝向所述下行走梁的一侧形成有齿槽，所述下行走梁背离地面的的一侧形成有齿轨；所述行走梁水平设置；

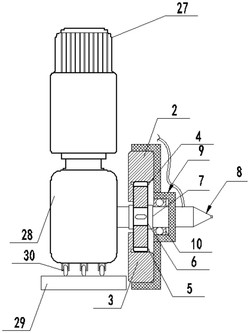

所述自动喷涂部件的数量和所述行走架的数量一致，且所述自动喷涂部件和所述行走架一一对应；所述自动喷涂部件设置于对应的所述行走架；所述自动喷涂部件包括行走组件和喷涂组件，所述行走组件包括行走驱动件、行走齿轮和连接轴，所述行走齿轮设置于所述齿槽和所述齿轨之间，所述齿槽用于防止所述行走齿轮，所述行走齿轮与所述齿轨啮合，所述行走驱动件的输出轴和所述行走齿轮通过所述连接轴同轴固定连接；所述喷涂组件包括加料装置、喷嘴和连接壳，所述连接壳设置于所述行走齿轮背离所述行走驱动件的一侧，且所述连接壳与所述连接轴伸出所述行走齿轮的部分通过连接轴承转动连接，所述喷嘴与所述连接壳背离所述行走齿轮的一侧固定连接，所述喷嘴和所述加料装置通过管道连通，所述加料装置用于为所述喷嘴提供胶料；

所述支撑部件收容与所述喷涂空间内，所述支撑部件用于将柜门支撑在所述喷嘴背离所述连接壳的一侧。

2.根据权利要求1所述的一种JP柜门密封胶热熔喷胶装置，其特征在于，所述喷嘴和连接壳可拆卸连接。

3.根据权利要求1所述的一种JP柜门密封胶热熔喷胶装置，其特征在于，还包括外壳，所述外壳形成有用于收容所述行走架、所述支撑部件和所述自动喷涂部件的收容空间，所述收容空间背离地面的一侧开口，所述外壳形成有用于将柜门推出的推出口。

4.根据权利要求3所述的一种JP柜门密封胶热熔喷胶装置，其特征在于，所述支撑部件包括支撑板和支撑气缸，所述支撑气缸与所述外壳的底面连接，所述支撑气缸的活塞杆向背离地面的方向延伸，所述支撑板朝向地面的一侧与所述支撑气缸的活塞杆连接，所述支撑板背离所述支撑气缸的一侧用于放置柜门，所述支撑板开设有贯通所述支撑板上下的通槽，所述通槽的靠近所述推出口的一端开口。

5.根据权利要求1所述的一种JP柜门密封胶热熔喷胶装置，其特征在于，所述加料装置包括加料罐、控制阀和连接管，所述加料罐用于储存胶料并给予所述胶料压力，所述连接管的一端与所述加料罐连通，所述连接管的另一端与所述控制阀连通，所述控制阀与所述喷嘴通过管道连通。

6.根据权利要求1所述的一种JP柜门密封胶热熔喷胶装置，其特征在于，所述连接壳包括连接罩、第一连接臂和第二连接臂，所述连接罩形成有用于收容所述连接轴承置容空间，且所述连接罩通过所述连接轴承与所述连接轴转动连接，所述连接罩背离地面的一侧与所述第一连接臂固定连接，所述连接罩的靠近地面的一侧与所述第二连接臂固定连接，所述第一连接臂滑动连接在所述上行走梁上，所述第一连接臂能沿所述上行走梁的长度方向滑动，所述第二连接臂滑动连接在所述下行走梁上，所述第二连接臂能沿所述下行走梁的长度方向滑动。

7.根据权利要求4所述的一种JP柜门密封胶热熔喷胶装置，其特征在于，还包括推拉部件，所述推拉部件包括安装座、导杆、推拉电机、丝杠和推拉座，所述安装座包括第一安装座和第二安装座，所述导杆的两端分别连接于所述第一安装座和所述第二安装座，所述推拉电机的输出轴穿过所述第一安装座与所述丝杠同轴连接，所述丝杠和所述导杆平行，且所述丝杠转动设置在所述第一安装座和所述第二安装座之间，所述推拉座包括传动板和推拉台，所述传动板形成有用于所述导杆滑动穿设的导孔和用于所述丝杠配合穿设的传动孔，所述传动孔内形成有用于和所述丝杠配合的内螺纹，所述推拉台连接在所述传动板背离地面的一侧上，所述支撑板能移动至所述推拉台向上伸出于所述通槽；所述推拉台用于与柜门的朝向地面的一侧抵接以推动柜门，并将柜门推出于所述推出口。

8.根据权利要求1所述的一种JP柜门密封胶热熔喷胶装置，其特征在于，所述行走驱动件包括驱动电机和减速机，所述驱动电机的输出轴和所述减速机的输入轴连接，所述减速机的输出轴和所述连接轴连接。

9.根据权利要求8所述的一种JP柜门密封胶热熔喷胶装置，其特征在于，所述行走架还包括水平设置的行走板，所述减速箱背离所述驱动电机的一侧加设有脚轮，所述行走板背离地面的一侧用于支撑所述脚轮。

10.根据权利要求5所述的一种JP柜门密封胶热熔喷胶装置，其特征在于，所述喷嘴包括喷腔和喷头，所述喷腔与所述连接壳背离所述行走齿轮的一侧可拆卸连接，所述喷头和所述喷腔背离所述连接壳的一侧可拆卸连接，所述喷腔和所述控制阀通过管道连通。
