专利号: 2021102910105
申请人: 福建海鸿发展集团有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

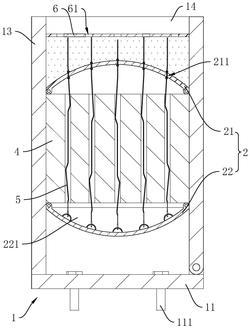

1.一种市政道路绿化隔离带,设置于机动车道与非机动车道之间,其特征在于:包括多个相互拼接的种植单元(1),所述种植单元(1)包括底板(11)、铰接板(12)、固定板(13)以及两正对的宽板(14);所述铰接板(12)、固定板(13)以及两宽板(14)围合于底板(11)周侧,所述铰接板(12)铰接于底板(11)靠近机动车道的一侧;所述铰接板(12)与固定板(13)之间连接有弹性件(2),所述弹性件(2)始终有驱动铰接板(12)朝远离固定板(13)转动的趋势;所述铰接板(12)与两侧的宽板(14)之间设置有在静止状态时保持竖直的限位结构(3);

所述弹性件(2)包括上弧板(21)与下弧板(22);所述上弧板(21)的两侧对应铰接于铰接板(12)与固定板(13)上,所述下弧板(22)的两侧对应铰接于铰接板(12)与固定板(13)上;所述上弧板(21)与下弧板(22)均具有形变能力,且始终有驱动铰接板(12)朝远离固定板(13)转动的趋势;所述上弧板(21)上方形成用于种植植物的种植区,所述上弧板(21)与下弧板(22)之间设置有可变形的填充层;

所述上弧板(21)为向上凸起结构,且上弧板(21)上开设有透水孔(211);所述下弧板(22)为向下内凹结构;

所述下弧板(22)贴合宽板(14)的两侧边均设置有可变形的防水布(221);所述下弧板(22)上设置有吸水绳(5),所述吸水绳(5)的一端连接于下弧板(22)上,另一端连接上弧板(21)上,且穿过透水孔(211)延伸至种植区内;所述铰接板(12)呈竖直状态时,位于上弧板(21)与下弧板(22)之间的吸水绳(5)处于松弛状态。

2.根据权利要求1所述的一种市政道路绿化隔离带,其特征在于:所述填充层包括橡胶块(4),所述橡胶块(4)的底部呈水平状态,且橡胶块(4)底部的边沿处搭设于下弧板(22)的上边沿处;所述吸水绳(5)穿过橡胶块(4)。

3.根据权利要求1所述的一种市政道路绿化隔离带,其特征在于:所述限位结构(3)包括限位条(32)与阶梯槽(31),所述限位条(32)对应竖直设置于两宽板(14)正对的一侧壁上,且位于远离固定板(13)的一侧;所述阶梯槽(31)对应开设于铰接板(12)的两侧;所述限位条(32)卡接于阶梯槽(31)内时,铰接板(12)呈竖直状态。

4.根据权利要求1所述的一种市政道路绿化隔离带,其特征在于:所述种植单元(1)于土壤表面设置有防护布(6),所述防护布(6)上开设有供植物种植的种植孔(61);所述防护布(6)周侧与种植单元(1)内壁连接。

5.根据权利要求1所述的一种市政道路绿化隔离带,其特征在于:所述底板(11)的边角处通过铁钉(111)钉设于路面上。
