专利号: 2021102402019
申请人: 重庆华美电力设备有限责任公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

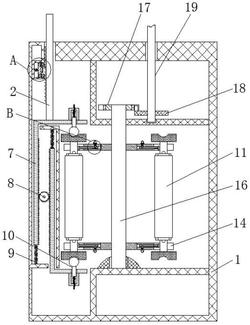

1.一种配电箱密封式熔断器熔体更换装置,包括壳体(1),其特征在于:所述壳体(1)的内部活动连接有棘杆(2),所述棘杆(2)的外部活动连接有棘爪(3),所述棘爪(3)的外部铰接连接有限位块(4),所述限位块(4)的外部固定连接有固定弹簧(5),所述限位块(4)的外部活动连接有电磁铁(6),所述棘杆(2)的外部固定连接有固定齿杆(7),所述固定齿杆(7)的外部啮合连接有连接齿轮(8),所述固定齿杆(7)的外部固定连接有复位弹簧(9),所述固定齿杆(7)的内部活动连接有夹紧块(10),所述夹紧块(10)的外部卡接连接有熔体(11),所述熔体(11)的外部活动连接有夹紧杆(12),所述夹紧杆(12)的外部活动连接有夹紧齿杆(13),所述夹紧齿杆(13)的外部活动连接有定位板(14),所述定位板(14)的内部活动连接有限位杆(15),所述定位板(14)的内部固定连接有转轴(16),所述转轴(16)的外部固定连接有槽轮(17),所述槽轮(17)的外部活动连接有拨杆(18),所述拨杆(18)的外部固定连接有调节杆(19);

所述限位块(4)和棘爪(3)之间设置有限位弹簧,限位块(4)的外圈设计为永磁铁,且永磁铁和电磁铁(6)活动连接;

所述电磁铁(6)固连接在壳体(1)的内部,电磁铁(6)和永磁铁异性相接,电磁铁(6)和主电路电性连接;

所述固定齿杆(7)和复位弹簧(9)均设置有两个,两个固定齿杆(7)均滑动连接在壳体(1)的内部,两个固定齿杆(7)分别啮合连接在连接齿轮(8)的两侧,且两个复位弹簧(9)的两端分别和固定齿杆(7)、壳体(1)固定连接;

所述夹紧块(10)设置有两个,两个夹紧块(10)分别和两个固定齿杆(7)活动连接,两个夹紧块(10)和固定齿杆(7)之间均设置有夹紧弹簧,两个夹紧块(10)分别卡接连接在熔体(11)的两端;

熔体(11)熔断时,电路断连,则电磁铁(6)失去磁性,限位块(4)在固定弹簧(5)的作用下向壳体(1)的内部滑动,使棘爪(3)和棘杆(2)脱开连接,从而固定齿杆(7)在复位弹簧(9)的作用下进行移动,则两个固定齿杆(7)带动两个夹紧块(10)远离熔体(11)方向移动;

更换熔体(11)时转动调节杆(19),调节杆(19)带动拨杆(18)转动,拨杆(18)带动槽轮(17)转动,槽轮(17)带动转轴(16)转动,转轴(16)带动定位板(14)转动,定位板(14)带动新的熔体(11)达到固定位置,同时下压棘杆(2),使棘杆(2)推动固定齿杆(7),且固定齿杆(7)通过连接齿轮(8)带动另一个固定齿杆(7)反向滑动,从而使两个固定齿杆(7)通过夹紧块(10)夹紧熔体(11),且此时电磁铁(6)通电产生磁性,电磁铁(6)吸附限位块(4),限位块(4)带动棘爪(3)移动,使棘爪(3)限制棘杆(2)的位置,从而保证固定齿杆(7)和夹紧块(10)的稳定性。

2.根据权利要求1所述的一种配电箱密封式熔断器熔体更换装置,其特征在于:所述夹紧杆(12)、夹紧齿杆(13)分别设置有六组,夹紧杆(12)的外部设置有夹紧齿轮,每组夹紧杆(12)分别设置有两个,且每组两个夹紧杆(12)设置的夹紧齿轮分别啮合连接在夹紧齿杆(13)的两侧,且夹紧杆(12)和夹紧齿杆(13)均活动连接在定位板(14)的内部。

3.根据权利要求1所述的一种配电箱密封式熔断器熔体更换装置,其特征在于:所述槽轮(17)设置有六个转动滑槽。
