专利号: 2021102071444
申请人: 江苏中兴水务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

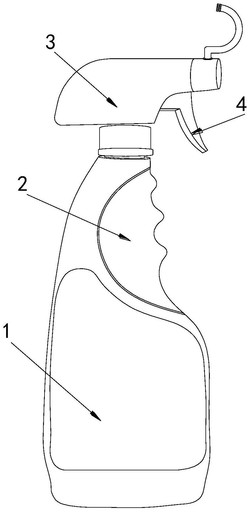

1.一种具有油污清洁剂用厨房清洁器,其结构包括瓶体(1)、握槽(2)、喷射装置(3)、按压块(4),所述瓶体(1)的上端设有握槽(2),所述喷射装置(3)螺纹连接于瓶体(1)的顶端,所述按压块(4)设置在喷射装置(3)的内部底端,其特征在于:所述喷射装置(3)包括安装头(31)、吸料管(32)、连接管(33)、喷洒装置(34)、吸气管(35)、复位弹簧(36),所述安装头(31)螺纹连接于吸料管(32)的上端,所述连接管(33)的顶端与水平面相齐平,所述喷洒装置(34)卡合于安装头(31)的末端,所述吸气管(35)过渡连接于连接管(33)与喷洒装置(34)之间,所述复位弹簧(36)与按压块(4)活动配合;

所述喷洒装置(34)包括进料口(341)、堵料块(342)、喷射头(343)、分流槽(344)、导向管(345),所述进料口(341)横向设置在喷洒装置(34)的内部,所述堵料块(342)嵌固在进料口(341)的内部末端,所述喷射头(343)安装在喷洒装置(34)的右端,且与堵料块(342)过渡配合,所述分流槽(344)垂直连接于进料口(341)的正上方,所述导向管(345)连接于分流槽(344)的顶端,且为倒勾状。

2.根据权利要求1所述的一种具有油污清洁剂用厨房清洁器,其特征在于:所述喷射头

(343)包括螺纹管(a1)、截留管(a2)、蓄料槽(a3)、喷射板(a4)、喷射孔(a5)、导流片(a6),所述螺纹管(a1)嵌固在喷射头(343)的后端,所述截留管(a2)嵌固在螺纹管(a1)的内部正中间,所述蓄料槽(a3)位于喷射头(343)的内部后端,所述喷射板(a4)的端面为圆弧状,且嵌固在蓄料槽(a3)的端面,所述喷射孔(a5)设有五个以上,且环绕于喷射板(a4)的端面进行排列,所述导流片(a6)设有两个,且分别位于蓄料槽(a3)的内部两端。

3.根据权利要求2所述的一种具有油污清洁剂用厨房清洁器,其特征在于:所述截留管

(a2)包括截流体(a21)、后流块(a22)、密封装置(a23),所述截流体(a21)的内部为剖空状,所述后流块(a22)设有四个,且横向排列于截流体(a21)的内部,所述密封装置(a23)嵌固在截流体(a21)的前端。

4.根据权利要求3所述的一种具有油污清洁剂用厨房清洁器,其特征在于:所述密封装

置(a23)包括橡胶体(b1)、流通槽(b2)、变形槽(b3)、回弹条(b4)、摩擦槽(b5),所述橡胶体(b1)的正中间设有流通槽(b2),所述变形槽(b3)设有两个,且分别位于橡胶体(b1)的内部两端,所述回弹条(b4)设有两个,且设置在变形槽(b3)的内部两端,所述摩擦槽(b5)设有四个以上,且横向排列于橡胶体(b1)的外端面。

5.根据权利要求1所述的一种具有油污清洁剂用厨房清洁器,其特征在于:所述导向管

(345)包括活动槽(c1)、封闭块(c2)、拉伸弹簧(c3)、安装座(c4)、管体(c5),所述活动槽(c1)设置在分流槽(344)的侧端,所述封闭块(c2)卡合于分流槽(344)的内部,所述拉伸弹簧(c3)横向安装在封闭块(c2)的后端,所述安装座(c4)卡合于分流槽(344)的内部,所述管体(c5)螺纹连接于安装座(c4)的顶端。

6.根据权利要求5所述的一种具有油污清洁剂用厨房清洁器,其特征在于:所述安装座

(c4)包括支撑体(c41)、橡胶垫(c42)、空槽(c43)、缓冲块(c44)、定型片(c45),所述支撑体(c41)垂直嵌固在安装座(c4)的底部正中间,所述橡胶垫(c42)嵌套在支撑体(c41)的外端面,所述空槽(c43)位于橡胶垫(c42)的内部,所述缓冲块(c44)设有三个,且垂直排列于空槽(c43)的内部,所述定型片(c45)嵌固在橡胶垫(c42)的外端面。

7.根据权利要求6所述的一种具有油污清洁剂用厨房清洁器,其特征在于:所述缓冲块

(c44)包括缓冲体(d1)、固定座(d2)、回弹块(d3)、缓冲弹簧(d4),所述缓冲体(d1)的内部为剖空状,所述固定座(d2)设有两个,且分别位于缓冲体(d1)的左右两端,所述回弹块(d3)设有两个,且分别嵌固在缓冲体(d1)的上下两端,所述缓冲弹簧(d4)横向安装在缓冲体(d1)的内部。
