专利号: 2021101531046
申请人: 深圳艾科思国际教育管理有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

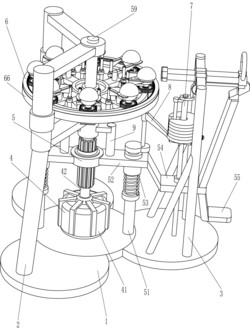

1.一种安全头盔随机碰撞智能测试设备,其特征在于,包括有:底座(1)和安装架(2),底座(1)一侧设有安装架(2);

支架(3),底座(1)一侧设有支架(3);

驱动机构(4),底座(1)中间设有驱动机构(4);

离合机构(5),底座(1)、安装架(2)和驱动机构(4)之间设有离合机构(5);

转动机构(6),离合机构(5)和安装架(2)之间连接有转动机构(6);

挤压机构(7),底座(1)和离合机构(5)之间连接有挤压机构(7);

驱动机构(4)包括有:

减速电机(41),底座(1)中间设有减速电机(41);

转杆(42),减速电机(41)输出轴设有转杆(42);

离合机构(5)包括有:

第一导杆(51),底座(1)中部两侧均连接有第一导杆(51);

导向板(52),第一导杆(51)之间滑动式连接有导向板(52);

第一弹簧(53),导向板(52)底部两侧与同侧的第一导杆(51)之间均设有第一弹簧(53);

连接板(54),导向板(52)一侧设有连接板(54);

踏板(55),连接板(54)一侧设有踏板(55);

第一齿杆(56),转杆(42)上设有第一齿杆(56);

驱动杆(59),安装架(2)中间转动式连接有驱动杆(59);

第二齿杆(58),驱动杆(59)下部设有第二齿杆(58);

第一齿圈(57),第二齿杆(58)与第一齿杆(56)之间滑动式连接有第一齿圈(57),第一齿圈(57)与导向板(52)转动式连接;

转动机构(6)包括有:

转动架(61),驱动杆(59)上部设有转动架(61);

固定环(62),转动架(61)外侧设有固定环(62);

齿环(66),安装架(2)一侧设有齿环(66);

固定杆(63),转动架(61)顶部均匀设有固定杆(63);

齿轮(64),固定杆(63)上均转动式连接有齿轮(64),齿轮(64)与齿环(66)啮合;

固定模型(65),齿轮(64)顶部设有固定模型(65);

当人们需要对头盔侧面进行抗压智能测试时,先将头盔放置在固定模型(65)上,驱动杆(59)转动带动转动架(61)、固定环(62)、固定杆(63)、齿轮(64)和固定模型(65)转动,在齿环(66)的作用下,带动齿轮(64)和固定模型(65)自转,使得头盔也自转,这样随机测试头盔效果会更佳;

挤压机构(7)包括有:

固定架(71),底座(1)右后侧设有固定架(71);

导套(72),固定架(71)与支架(3)之间连接有导套(72);

第二导杆(73),导套(72)上滑动式连接有第二导杆(73);

压块(74),第二导杆(73)一侧设有压块(74);

拉环(75),第二导杆(73)右侧设有拉环(75);

导线轮(78),导套(72)下部转动式连接有导线轮(78);

卡块(76),拉环(75)底部设有卡块(76);

拉绳(77),卡块(76)一侧设有拉绳(77),拉绳(77)绕过导线轮(78);

竖杆(79),底座(1)一侧设有竖杆(79),竖杆(79)与连接板(54)滑动式连接;

放置盘(710),竖杆(79)上滑动式连接有放置盘(710);

导向管(711),放置盘(710)顶部设有导向管(711),导向管(711)与竖杆(79)滑动式连接;

砝码(712),放置盘(710)上放置有多个砝码(712),导向管(711)顶部与拉绳(77)连接;

限位杆(713),连接板(54)顶部一侧设有限位杆(713)。

2.按照权利要求1所述的一种安全头盔随机碰撞智能测试设备,其特征在于,还包括有托起机构(8),托起机构(8)包括有:联动杆(81),放置盘(710)一侧设有联动杆(81);

第一滑杆(82),右侧的第一导杆(51)顶部设有第一滑杆(82);

第一滑套(83),第一滑杆(82)上滑动式连接有第一滑套(83),第一滑套(83)一侧与联动杆(81)连接;

方孔管(84),第一滑套(83)一侧设有方孔管(84);

方形杆(85),方孔管(84)内滑动式连接有方形杆(85);

第一楔形块(86),方形杆(85)一侧设有第一楔形块(86);

第二滑杆(87),第一楔形块(86)一侧设有第二滑杆(87);

第二滑套(88),方孔管(84)一侧设有第二滑套(88),第二滑套(88)与第二滑杆(87)滑动式连接;

第二弹簧(89),第二滑套(88)一侧与第一楔形块(86)之间连接有第二弹簧(89);

第三滑套(810),转动架(61)上均匀设有第三滑套(810);

第三滑杆(812),第三滑套(810)两侧均滑动式连接有第三滑杆(812);

第二楔形块(813),同侧的第三滑杆(812)下部之间均设有第二楔形块(813);

阻尼环(811),第三滑杆(812)上部均滑动式连接有阻尼环(811),阻尼环(811)底部与第三滑套(810)顶部连接;

承托架(814),第三滑杆(812)上部均连接有承托架(814)。

3.按照权利要求2所述的一种安全头盔随机碰撞智能测试设备,其特征在于,还包括有锁定机构(9),锁定机构(9)包括有:连接架(91),导向板(52)顶部两侧均设有连接架(91);

第二齿圈(92),连接架(91)之间连接有第二齿圈(92),第二齿圈(92)与第二齿杆(58)滑动式连接。

4.按照权利要求3所述的一种安全头盔随机碰撞智能测试设备,其特征在于,还包括有限位机构(10),限位机构(10)包括有:转轴(101),放置盘(710)一侧连接有转轴(101);

转环(102),转轴(101)转动式连接有转环(102);

挡杆(103),转环(102)上连接有挡杆(103);

橡胶块(104),放置盘(710)底部一侧设有橡胶块(104);

发条(105),转环(102)与转轴(101)之间连接有发条(105)。

5.按照权利要求4所述的一种安全头盔随机碰撞智能测试设备,其特征在于,还包括有:

定向杆(11),导向管(711)一侧设有定向杆(11)。
