专利号: 2021100889097
申请人: 商丘金振源电子科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

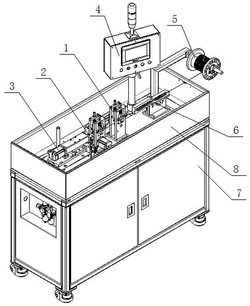

1.一种钢丝产品自动切断设备,其特征在于,包括机架平台,所述机架平台上由右至左依次安装有矫直组件、送料组件、夹紧组件、切割组件,机架平台上靠近矫直组件一端安装有缠绕钢丝的丝盘,丝盘上的钢丝依次通过矫直组件、送料组件、夹紧组件,经由切割组件进行自动切断;

所述矫直组件包括水平放置的横板和连接在横板一端竖直放置的立板,所述横板上端面向上凸出并沿输料方向设有两排立柱,横板上的两排立柱之间形成第一矫直通道;所述立板的前侧面向外凸出并沿输料方向设有两排立柱,所述立板上的两排立柱之间形成第二矫直通道;所述第一矫直通道与第二矫直通道位于一条直线上;

所述送料组件包括沿送料方向安装在底座上的两组送料组,所述送料组包括竖向相对设置的一对安装板,一对安装板之间安装有固定胶轮,所述固定胶轮的两端分别与一对安装板转动插装配合,所述固定胶轮的一端延伸出安装板外沿轴向依次设有传动齿轮和带轮,所述两组送料组上的带轮通过皮带连接;所述传动齿轮下端配合连接有主动齿轮,所述主动齿轮连接有动力组;所述安装板上位于固定胶轮上方滑动安装有与固定胶轮实现离合动作配合的离合部件,所述离合部件包括分别滑动安装一对安装板上的滑块,所述安装板上开设有滑动框,所述滑块位于滑动框内且沿着竖向滑动,相对的滑块之间安装有离合胶轮,所述离合胶轮的两端分别与相对的滑块转动插装配合,所述离合胶轮的一端延伸出滑块外安装有与传动齿轮配合的从动齿轮,所述安装板的上端插装有螺栓,所述螺栓插装在滑动框内并与滑块间隔设置,所述螺栓上套装有弹簧,所述弹簧上端抵接滑动框的内壁,所述弹簧下端抵接滑块;所述滑块上转动插装有离合杆,所述离合杆两端均穿过滑块外接有椭圆离合块,所述离合杆上其中一端位于椭圆离合块外还连接有离合手柄,所述安装板上安装有与椭圆离合块抵接配合的离合支撑块。

2.根据权利要求1所述的一种钢丝产品自动切断设备,其特征在于,所述横板通过安装座与机架平台上配合安装。

3.根据权利要求2所述的一种钢丝产品自动切断设备,其特征在于,所述滑块上设有限位孔,所述螺栓插装在限位孔内,所述弹簧下端部位于限位孔内。

4.根据权利要求3所述的一种钢丝产品自动切断设备,其特征在于,所述夹紧组件包括夹紧底座,所述夹紧底座上安装有钢丝下夹板,所述钢丝下夹板上方靠近送料组件一端扣合安装有钢丝上夹板,所述钢丝下夹板与钢丝上夹板的夹装配合处开设有钢丝孔;所述钢丝下夹板上方靠近切割组件一端扣合安装有活动夹紧压块,所述钢丝下夹板与活动夹紧压块的夹装配合处开设有夹紧孔;所述活动夹紧压块连接有安装在夹紧底座上的夹紧气缸,活动夹紧压块上开设有切割组件工作的切割槽。

5.根据权利要求4所述的一种钢丝产品自动切断设备,其特征在于,所述钢丝下夹板位于切割组件一端安装有落料吹嘴,所述钢丝下夹板与落料吹嘴之间安装有绝缘块,所述绝缘块上端面凸出设有导电块,所述绝缘块的上端面不高于钢丝下夹板的上端面,导电块高于钢丝下夹板的上端面设置。

6.根据权利要求5所述的一种钢丝产品自动切断设备,其特征在于,所述切割组件包括切割底板,所述切割底板上竖向安装有两个导向轴,所述切割底板的上方安装有沿导向轴的轴向滑动的固定板,所述切割底板与固定板之间安装有推动气缸;所述固定板上拆卸安装有调整块,所述调整块上端面安装有主轴座,所述主轴座一端通过联轴器连接有伺服电机,主轴座另一端通过锁紧压块连接有锯片。

7.根据权利要求6所述的一种钢丝产品自动切断设备,其特征在于,所述机架平台上还安装有人机交互面板。

8.根据权利要求7所述的一种钢丝产品自动切断设备,其特征在于,所述机架平台的四周安装有防溅围栏。
