专利号: 2021100715038
申请人: 山东同其数字技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

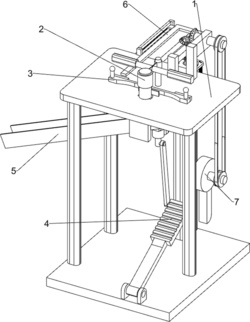

1.一种鸟笼爪折弯的设备,其特征是,包括:下压机构(2),工作台(1)内滑动式连接有下压机构(2);

夹弯机构(3),工作台(1)顶侧连接有夹弯机构(3)。

2.根据权利要求1所述的一种鸟笼爪折弯的设备,其特征是,下压机构(2)包括:定位柱(201),工作台(1)顶侧连接有定位柱(201);

下压块(202),定位柱(201)上滑动式连接有下压块(202);

下压轴(203),下压块(202)内连接有下压轴(203),下压轴(203)穿过下压块(202);

下压握把(204),下压块(202)两端均连接有下压握把(204);

支撑柱(208),工作台(1)底侧连接有支撑柱(208);

滑动杆(206),支撑柱(208)与工作台(1)之间滑动式连接有滑动杆(206),滑动杆(206)与下压块(202)相连接;

第一弹簧(207),滑动杆(206)上绕有第一弹簧(207)。

3.根据权利要求1所述的一种鸟笼爪折弯的设备,其特征是,夹弯机构(3)包括:第二夹弯板(305),工作台(1)顶侧连接有第二夹弯板(305);

转夹轴(301),第二夹弯板(305)内转动式连接有转夹轴(301);

第一夹弯板(302),转夹轴(301)一侧连接有第一夹弯板(302),第一夹弯板(302)底侧与工作台(1)顶侧相接触;

夹板把手(303),第一夹弯板(302)和第二夹弯板(305)顶侧均连接有夹板把手(303);

第二弹簧(304),第一夹弯板(302)和第二夹弯板(305)之间连接有第二弹簧(304)。

4.根据权利要求2或3所述的一种鸟笼爪折弯的设备,其特征是,还包括有踩踏机构(4),踩踏机构(4)包括:

固定桩(401),工作台(1)顶侧连接有两个固定桩(401);

转动轴(402),固定桩(401)之间转动式连接有转动轴(402);

踏板(403),转动轴(402)上连接有踏板(403);

连接轴(404),踏板(403)一侧连接有连接轴(404);

连接杆(405),滑动杆(206)和连接轴(404)之间转动式连接有连接杆(405)。

5.根据权利要求4所述的一种鸟笼爪折弯的设备,其特征是,还包括有下料机构(5),下料机构(5)包括:

固定板(502),工作台(1)底侧连接有两个固定板(502);

楔形块(503),固定板(502)内均滑动式连接有楔形块(503);

第三弹簧(504),楔形块(503)外侧与固定板(502)内壁之间均连接有第三弹簧(504);

下滑板(501),固定板(502)一侧之间连接有下滑板(501)。

6.根据权利要求5所述的一种鸟笼爪折弯的设备,其特征是,还包括有推动机构(6),推动机构(6)包括:

伺服电机(601),工作台(1)顶侧连接有伺服电机(601);

缺口齿轮(602),伺服电机(601)的输出轴上连接有缺口齿轮(602);

滑轨(605),工作台(1)远离固定桩(401)的一侧连接有滑轨(605);

滑块(604),滑轨(605)内滑动式连接有滑块(604);

齿条(603),滑块(604)一侧连接有齿条(603),齿条(603)和缺口齿轮(602)相啮合;

第四弹簧(606),滑轨(605)内壁与滑块(604)一侧之间连接有第四弹簧(606)。

7.根据权利要求6所述的一种鸟笼爪折弯的设备,其特征是,还包括有联压机构(7),联压机构(7)包括:

第一锥齿轮(701),伺服电机(601)的输出轴上连接有第一锥齿轮(701),第一锥齿轮(701)和工作台(1)转动式连接;

连转轴(702),工作台(1)内转动式连接有连转轴(702);

第二锥齿轮(706),连转轴(702)靠近齿条(603)的一端连接有第二锥齿轮(706),第一锥齿轮(701)与第二锥齿轮(706)相啮合;

异型块(705),工作台(1)内转动式连接有异型块(705);

皮带轮(703),异型块(705)与连转轴(702)上均连接有皮带轮(703);

传送带(704),皮带轮(703)之间绕有传送带(704)。

8.根据权利要求2所述的一种鸟笼爪折弯的设备,其特征是,第一弹簧(207)为压缩弹簧。
