专利号: 2021100447053
申请人: 德清县杰创机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

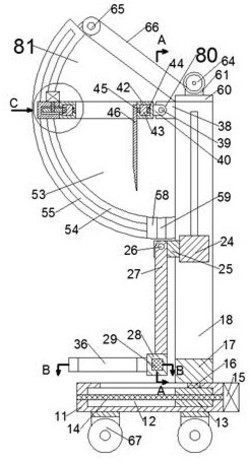

1.一种垃圾倾倒提升装置,包括底板,其特征在于:所述底板上侧设有刮落机构,所述刮落机构包括环形滑轨,所述环形滑轨内滑动设有环形滑块,所述环形滑块上内嵌设有环形齿轮,所述环形滑块上固定设有连接件,所述连接件上固定设有刮板,所述环形滑轨左端面固定设有控制件,所述控制件上端面固定设有控制电机,所述控制件内设有控制腔,所述环形滑轨左侧设有传动腔,所述控制腔内转动设有控制轴,所述控制电机控制所述控制轴转动,所述控制轴上固定设有控制齿轮,所述控制齿轮与所述环形齿轮啮合连接,所述环形滑轨右侧前后对称固定设有两个转动杆,所述转动杆右侧转动设有固定轴,所述固定轴远离所述环形滑轨侧固定设有固定件,所述固定轴与所述转动杆通过扭簧固定连接;

所述底板上侧设有倾倒机构,所述倾倒机构包括左右对称设有的两个布置板,所述布置板上固定设有弧形滑轨,所述弧形滑轨内设有弧形滑槽,所述弧形滑槽内滑动设有弧形滑块,所述弧形滑块靠近所述环形滑轨端面固定设有弧形连接件,所述弧形连接件靠近所述环形滑轨端面固定设有卡件,所述卡件内设有卡腔,所述布置板上端面固定设有固定块,所述固定块上端面固定设有支撑块,所述支撑块上转动设有翻转轴,所述翻转轴靠近所述环形滑轨侧固定设有绕线轮,所述支撑块远离所述环形滑轨端面固定设有翻转电机,所述翻转电机控制所述翻转轴转动,所述布置板上端面左侧转动设有导轮,所述弧形滑块左端面固定设有绳索,所述绳索绕过所述导轮固定连接在所述绕线轮上;

所述底板内设有移动滑槽,所述移动滑槽内滑动设有移动滑块,所述移动滑槽内转动设有移动螺纹轴,所述移动滑块与所述移动螺纹轴螺纹连接,所述底板右端面固定设有移动电机,所述移动电机控制所述移动螺纹轴转动,所述移动滑块上端面固定设有移动连接件,所述移动连接件上端面固定设有第一支撑板,所述第一支撑板上端面前后对称固定设有两个支撑件,所述支撑件内设有开口朝向所述第一支撑板的提升滑槽,所述提升滑槽内滑动设有提升滑块,所述提升滑槽内转动设有提升螺纹轴,所述提升滑块下侧内壁内嵌设有提升电机,所述提升电机控制所述提升螺纹轴,所述提升滑块靠近所述第一支撑板端面固定设有提升连接件,两个所述提升连接件靠近所述第一支撑板端面通过第二支撑板固定连接;

所述第二支撑板左端面固定设有支撑架,所述支撑架左侧转动设有连接轴,所述连接轴上固定设有连接杆,所述连接杆下端面固定设有夹持滑轨,所述夹持滑轨内设有夹持电磁铁,以所述夹持电磁铁为中心,所述夹持滑轨上前后对称设有开口向左的夹持滑槽,所述夹持滑槽内滑动设有夹持滑块,所述夹持滑块靠近所述夹持电磁铁端面内嵌设有夹持磁块,所述夹持磁块与所述夹持滑槽靠近所述夹持电磁铁侧内壁通过夹持弹簧固定连接,所述夹持滑块左端面固定设有夹持连接件,所述夹持连接件左端面固定设有夹持支撑杆,所述夹持支撑杆靠近所述夹持电磁铁端面固定设有夹持件,所述夹持滑轨前后端面对称固定设有两个固定板,所述固定板与所述卡腔配合;

所述固定件固定连接在所述支撑件左端面上侧,所述布置板固定连接在所述支撑件远离所述第二支撑板端面上侧,所述底板下端面均匀分布固定设有四个万向轮;

所述绕线轮上螺纹牙型加工,且所述绕线轮靠近所述第二支撑板侧锥形加工,使得绳索可在绕线轮上螺旋缠绕。
