专利号: 2021100335005
申请人: 泉州江豚实业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

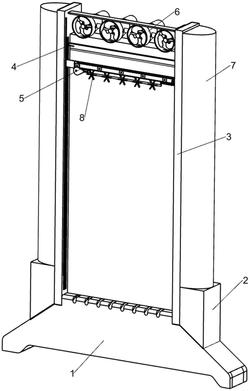

1.一种浴室用坐立式淋浴镜面水雾去除设备,其特征是:包括有安装淋浴台、安装座、空心槽板、镜面水珠擦拭组件、镜面水雾抹除组件、水蒸气吸除组件和吸湿组件,两安装座固定安装在安装淋浴台上,两空心槽板固定安装于安装淋浴台上,安装座与空心槽板固接,空心槽板内固接有镜面水珠擦拭组件,镜面水珠擦拭组件上设有镜面水雾抹除组件,水蒸气吸除组件同样设于镜面水珠擦拭组件上,吸湿组件设于镜面水雾抹除组件上;镜面水珠擦拭组件包括有伺服电机、转动轴、大齿轮、链条一、擦除架和海绵圆杆,安装座内固定安装有伺服电机,伺服电机输出轴与空心槽板转动式连接,两空心槽板上部共同通过轴承连接有转动轴,转动轴上固接有两大齿轮,伺服电机输出轴上同样固接有大齿轮,两大齿轮之间连接有链条一,两链条一上共同固接有擦除架,擦除架底部固接有海绵圆杆;镜面水雾抹除组件包括有固定齿条一、抹除移动框、旋转杆、旋转齿轮、小齿轮一、链条二、抹除框、海绵抹除块和转动杆,固定齿条一固接于空心槽板一侧,两链条一之间共同固接有抹除移动框,抹除移动框上分布式转动连接有转动杆,旋转杆转动连接于抹除移动框上,旋转杆上固接有旋转齿轮,旋转齿轮与固定齿条一之间相互啮合,小齿轮一固接于转动杆上,旋转杆上同样固接有小齿轮一,小齿轮一之间连接有链条二,旋转杆上固接有抹除框,抹除框一侧固接有海绵抹除块。

2.根据权利要求1所述的一种浴室用坐立式淋浴镜面水雾去除设备,其特征是:水蒸气吸除组件包括有超越离合器一、超越离合器二、锥齿轮一、吸取圆框、传动轴、扇叶和锥齿轮二,超越离合器一对称固接于转动轴中部,转动轴上对称固接有超越离合器二,超越离合器一上固接有锥齿轮一,超越离合器二上同样固接有锥齿轮一,转动轴上分布式固接有吸取圆框,吸取圆框上转动式连接有传动轴,传动轴一端固接有扇叶,锥齿轮二固接于传动轴上,传动轴与锥齿轮一之间相互啮合。

3.根据权利要求2所述的一种浴室用坐立式淋浴镜面水雾去除设备,其特征是:吸湿组件包括有连接齿轮一、连接齿轮二、旋转凸轮、滑轨、固定齿条二、滑动板、小齿轮二、连接轴、叶片吸水棉和连接弹簧,连接齿轮一固接于转动杆上,抹除移动框上通过转轴转动式连接有连接齿轮二,连接齿轮二与连接齿轮一相互啮合,旋转凸轮同样通过转轴转动式连接于抹除移动框上,抹除移动框上固定安装有滑轨,固定齿条二固接于抹除移动框底面,滑轨上滑动式连接有滑动板,滑动板与旋转凸轮相互接触,滑动板上分布式转动连接有连接轴,连接轴上固接有小齿轮二,小齿轮二与固定齿条二相互啮合,叶片吸水棉同样固接于连接轴上,滑动板与抹除移动框之间连接有连接弹簧。

4.根据权利要求3所述的一种浴室用坐立式淋浴镜面水雾去除设备,其特征是:还包括有透明外壳和加热电管,安装座顶面固接有透明外壳,加热电管固接于安装座顶面,加热电管位于透明外壳内。
