专利号: 2021100267898
申请人: 安徽玉梯建设有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

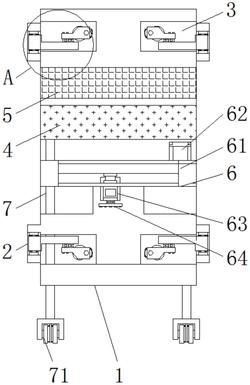

1.一种智能切换周转型水利工程管道除锈装置,包括外壳(1)、调节架(2)、风机(54)和周转架(6),其特征在于:所述外壳(1)的前后两端设有调节架(2),且调节架(2)内设有通槽(3),所述外壳(1)从后到前依次设有上料箱(5)、烘干箱(4)、周转架(6)和连接架(7),且烘干箱(4)内设有透气孔(41),所述周转架(6)的内表面连接有齿圈(61),所述上料箱(5)的内表面连接有转盘(74),且转盘(74)的外侧设有挤压块(76),并且转盘(74)的前后两端设有导轨(75),所述齿圈(61)的内表面连接有驱动齿轮(65),且驱动齿轮(65)的中端连接有步进电机(62),所述步进电机(62)的外侧与周转架(6)为固定连接,所述齿圈(61)的内表面一端连接有固定杆(66);

所述调节架(2)内表面连接有第一支杆(21),且第一支杆(21)的外侧对称设置有锁紧件(22),所述调节架(2)的一端连接有第二支杆(23),且第二支杆(23)的内连接有定位销杆(29),并且第二支杆(23)中端设有缓冲弹簧(28),所述第一支杆(21)与调节架(2)构成转动结构,且第一支杆(21)与第二支杆(23)为转动连接;

所述第二支杆(23)内表面连接有驱动脚轮(25),且驱动脚轮(25)在第二支杆(23)内表面的数量为2个,并且驱动脚轮(25)外表面等间距分布有防滑凸块(26),同时防滑凸块(26)呈锥形状结构,所述驱动脚轮(25)一端与皮带轮(27)连接,且皮带轮(27)通过皮带与驱动电机(24)连接,并且驱动脚轮(25)与皮带轮(27)构成连动结构;

所述通槽(3)呈弧形状结构,且通槽(3)的数量与第一支杆(21)的数量相同,并且通槽(3)的中心点与调节架(2)的中心点位于同一垂直线,同时调节架(2)上下两端对称设置有第一支杆(21);

所述烘干箱(4)的弧度与外壳(1)的弧度相同,且烘干箱(4)的内径大于转盘(74)的内径,并且烘干箱(4)内等间距分布有透气孔(41),同时烘干箱(4)通过通风管(53)与上料箱(5)外侧相互连接,所述通风管(53)与风机(54)为一体化结构,且通风管(53)与风机(54)的数量为2个;

所述上料箱(5)的内径与烘干箱(4)的内径相同,且上料箱(5)内部为双层中空结构,并且上料箱(5)的内活动连接有出料管(51),所述出料管(51)的一端呈弧形状结构,且出料管(51)与挤压块(76)为贴合连接,所述上料箱(5)的外侧夹层内等间距分布有加热丝(52),且加热丝(52)的弧度与上料箱(5)的弧度相同;

所述周转架(6)内表面与齿圈(61)外表面为滑动连接,且齿圈(61)内表面一端与驱动齿轮(65)为啮合连接,所述周转架(6)的宽度与齿圈(61)的宽度相同,且齿圈(61)与周转架(6)相互卡合,并由周转架(6)外侧连接的步进电机(62)转动驱动齿轮(65);

所述齿圈(61)的另一端与固定杆(66)的一端为转动连接,且固定杆(66)与驱动齿轮(65)外表面不接触,并且固定杆(66)的一端外侧固定安装有直流电机(63),所述直流电机(63)的中端连接有磨盘(64),且磨盘(64)前端外表面设有铣刀块(67),并且铣刀块(67)环形分布在磨盘(64)外表面,所述齿圈(61)与周转架(6)外侧均设有半圆弧缺口;

所述连接架(7)的内表面与凹轮(71)中端为活动连接,且连接架(7)与外壳(1)为固定连接,并且连接架(7)的一端呈弧形状结构,同时连接架(7)内部为双层中空结构,所述连接架(7)内均设有前橡胶齿条(72)和后橡胶齿条(73),且后橡胶齿条(73)和前橡胶齿条(72)均与凹轮(71)和导轨(75)内表面构成啮合传动结构;

所述转盘(74)前后两端对称设置有导轨(75),且导轨(75)呈圆弧形状结构,并且导轨(75)内表面呈凹字状结构,所述导轨(75)外表面两端与上料箱(5)内表面为卡合滑动连接,并且转盘(74)与挤压块(76)为一体化结构,所述挤压块(76)上端呈弧形状,且挤压块(76)与固定座(78)内部为中空结构,并且固定座(78)与吸湿棉(77)卡合连接,同时挤压块(76)与出料管(51)为贴合连接。
