专利号: 2021100143414
申请人: 抚州市鹤达实业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

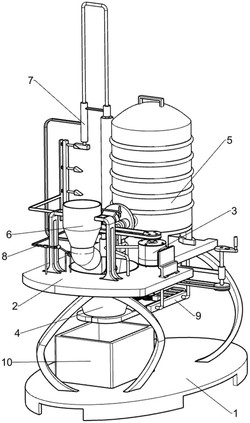

1.一种趣味游戏用非牛顿流体变性淀粉配制设备,其特征在于,包括有:底板(1)和工作台(2),底板(1)顶部安装有工作台(2);

电机(3),工作台(2)顶部通过螺栓固接有电机(3);

搅拌机构(4),工作台(2)上贯穿式设有搅拌机构(4),搅拌机构(4)与电机(3)的输出轴连接;

出水机构(5),工作台(2)顶部安装有出水机构(5);

搅拌机构(4)包括有:

第一转动套(41),工作台(2)顶部固接有第一转动套(41),第一转动套(41)的数量为一个;

搅拌组件(42),第一转动套(41)内转动式设有搅拌组件(42),搅拌组件(42)下部为螺纹状;

搅拌桶(43),工作台(2)中部贯穿式焊接有搅拌桶(43),搅拌桶(43)的数量为一个,搅拌组件(42)与搅拌桶(43)内壁接触配合;

第一传动组件(44),搅拌组件(42)顶端与电机(3)的输出轴顶端之间连接有第一传动组件(44);

第一导向套(45),工作台(2)底部对称设有第一导向套(45),第一导向套(45)的形状为长条形;

封闭板(46),两个第一导向套(45)内均滑动式设有封闭板(46),封闭板(46)顶部与搅拌桶(43)底部接触配合;

出水机构(5)包括有:

水箱(51),工作台(2)顶部放置有水箱(51),水箱(51)的形状为圆柱形;

阀门组件(52),工作台(2)顶部转动式设有阀门组件(52),阀门组件(52)的形状为圆柱形;

出水组件(53),水箱(51)下部贯穿式设有出水组件(53),出水组件(53)端部位于搅拌桶(43)上方,阀门组件(52)与出水组件(53)接触配合;

还包括有出粉机构(6),出粉机构(6)包括有:

粉箱(61),工作台(2)顶部固接有粉箱(61);

第二转动套(62),粉箱(61)下部固接有第二转动套(62),第二转动套(62)的数量为一个;

弹性板组件(63),第二转动套(62)内转动式设有弹性板组件(63),弹性板组件(63)与粉箱(61)下部滑动式配合;

第一齿轮(64),弹性板组件(63)端部安装有第一齿轮(64),第一齿轮(64)的数量为一个;

还包括有水压连接机构(7),水压连接机构(7)包括有:

第二导向套(71),工作台(2)顶部焊接有第二导向套(71),第二导向套(71)的数量为一个;

压力块组件(72),第二导向套(71)内滑动式设有压力块组件(72),压力块组件(72)与水箱(51)滑动式配合;

第三导向套(73),工作台(2)顶部固接有第三导向套(73),第三导向套(73)的形状为长条形;

第一弹性推动板组件(74),第三导向套(73)上间隔贯穿式设有第一弹性推动板组件(74),第一弹性推动板组件(74)的数量为四个,压力块组件(72)底端与第一弹性推动板组件(74)接触配合;

第四导向套(75),工作台(2)顶部中间焊接有第四导向套(75),第一弹性推动板组件(74)端部滑动式位于第四导向套(75)内;

直齿条(76),第一弹性推动板组件(74)端部底部设有直齿条(76),直齿条(76)与阀门组件(52)接触配合;

压力块组件(72)向下滑动至与第一弹性推动板组件(74)接触时,压力块组件(72)会推动第一弹性推动板组件(74)在第三导向套(73)内向左侧滑动,第一弹性推动板组件(74)被拉伸,第一弹性推动板组件(74)会在第四导向套(75)内向左侧滑动,第一弹性推动板组件(74)向左侧滑动会带动直齿条(76)向左侧移动,直齿条(76)向左侧移动会带动阀门组件(52)反转,阀门组件(52)反转会将出水组件(53)堵住,工人继续使压力块组件(72)向下滑动,压力块组件(72)向下滑动至暂时停止与第一弹性推动板组件(74)接触时,第一弹性推动板组件(74)复位作用,第一弹性推动板组件(74)会在第三导向套(73)和第四导向套(75)内向右侧滑动复位,第一弹性推动板组件(74)向右侧滑动会带动直齿条(76)向右侧移动,此时阀门组件(52)仅能单向旋转,随后工人需要手动旋转阀门组件(52),阀门组件(52)旋转复位后,阀门组件(52)会重新与出水组件(53)配合,水箱(51)内的水又会从出水组件(53)内流至搅拌桶(43)内,如此工人使压力块组件(72)向下滑动的过程中,阀门组件(52)反转会将出水组件(53)堵住。

2.按照权利要求1所述的一种趣味游戏用非牛顿流体变性淀粉配制设备,其特征在于,还包括有挡住机构(8),挡住机构(8)包括有:第二弹性推动板组件(81),工作台(2)顶部固接有第二弹性推动板组件(81),第二弹性推动板组件(81)端部与阀门组件(52)接触配合;

第五导向套(82),工作台(2)顶部焊接有第五导向套(82);

转动连杆(83),第五导向套(82)内转动式设有转动连杆(83),转动连杆(83)与第二弹性推动板组件(81)接触配合;

第二齿轮(84),转动连杆(83)上安装有第二齿轮(84),第二齿轮(84)与第一齿轮(64)接触配合;

第一齿轮(64)旋转时,第一齿轮(64)会带动第二齿轮(84)旋转,第二齿轮(84)旋转会带动转动连杆(83)在第五导向套(82)内旋转,转动连杆(83)旋转至与第二弹性推动板组件(81)接触时,转动连杆(83)旋转会拨动第二弹性推动板组件(81)向右侧滑动,第二弹性推动板组件(81)被压缩,第二弹性推动板组件(81)向右侧滑动会推动阀门组件(52)旋转,阀门组件(52)旋转会重新与出水组件(53)配合,当转动连杆(83)旋转至暂时停止与第二弹性推动板组件(81)接触时,第二弹性推动板组件(81)复位作用,第二弹性推动板组件(81)向左侧滑动至暂时停止与阀门组件(52)接触,完成了阀门组件(52)的复位工作。

3.按照权利要求2所述的一种趣味游戏用非牛顿流体变性淀粉配制设备,其特征在于,还包括有开口机构(9),开口机构(9)包括有:第三转动套(91),工作台(2)底部焊接有第三转动套(91),第三转动套(91)的数量为一个;

摇杆组件(92),第三转动套(91)内转动式设有摇杆组件(92);

转动齿轮组件(93),工作台(2)底部中间固接有转动齿轮组件(93),转动齿轮组件(93)与封闭板(46)接触配合;

第二传动组件(94),摇杆组件(92)底端与转动齿轮组件(93)顶端之间连接有第二传动组件(94)。

4.按照权利要求3所述的一种趣味游戏用非牛顿流体变性淀粉配制设备,其特征在于,还包括有收集机构(10),收集机构(10)包括有:收集箱(1001),底板(1)顶部放置有收集箱(1001),收集箱(1001)位于搅拌桶(43)下方。
