专利号: 2021100051643
申请人: 烟台智汇港科技创新有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

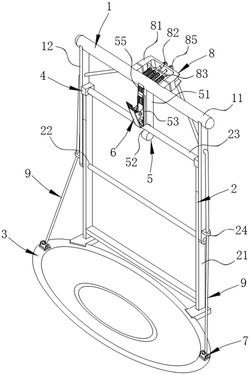

1.一种无接触式分类垃圾运送倾倒器,其特征在于,包括:

基础支架部;所述基础支架部包括手持架以及固接设于所述手持架的定位安装架;和倾倒支架部;所述倾倒支架部包括旋转安装架,所述旋转安装架与所述定位安装架相对应转动配合;和托盘部;所述托盘部固接设于所述旋转安装架远离所述手持架的一端;

且所述托盘部形成有封闭式的凹槽结构,所述凹槽结构的凹进方向为远离所述手持架的一侧方向;和架体限位部;所述架体限位部固接设于所述手持架,且所述架体限位部能够使所述旋转安装架与所述定位安装架之间保持相对固定或相互分离;

在所述旋转安装架与所述定位安装架之间保持相对固定时,所述托盘部保持平稳;

在所述旋转安装架与所述定位安装架之间保持相对分离时,所述旋转安装架能够基于所述定位安装架转动;和配重块;所述配重块固接设于所述旋转安装架靠近所述手持架的一端;且所述配重块和所述托盘部分别一一对应位于所述旋转安装架与所述定位安装架之间转动配合位置的两侧,通过所述配重块能够使得所述旋转安装架在基于所述定位安装架转动时,所述旋转安装架始终朝向预定方向旋转;和袋口夹部;所述袋口夹部固接设于所述架体限位部;所述袋口夹部能够对盛有内容物垃圾的垃圾袋袋口固定;和弹簧夹台;所述弹簧夹台固接设于所述托盘部,且所述弹簧夹台能够自动固定垃圾袋的底部;以及夹台控制部;所述夹台控制部具有一个动力输出端,所述动力输出端固接传动设有传动钢绳,所述夹台控制部的动力输出端与所述传动钢绳能够配合传动使所述弹簧夹台解除对垃圾袋底部的固定作用。

2.根据权利要求1所述的无接触式分类垃圾运送倾倒器,其特征是,所述定位安装架和所述旋转安装架均设有两条;

两条所述定位安装架分别一一对应垂直固接设于所述手持架的两端;两条所述旋转安装架分别与两条所述定位安装架之间一一对应设置;

所述倾倒支架部还包括定位转轴,所述定位转轴固接设于两条所述旋转安装架之间;

且所述定位转轴与两条所述定位安装架均转动配合,所述旋转安装架能够以所述定位转轴为中心轴基于所述定位安装架旋转。

3.根据权利要求2所述的无接触式分类垃圾运送倾倒器,其特征是,所述旋转安装架与所述定位安装架之间的相对夹角具有一个夹角最大值;

所述定位转轴在与所述定位安装架的转接配合位置固定设有一个转角限位滑块,所述定位安装架在与所述定位转轴的转接配合位置固定设有一个转角限位滑腔;所述转角限位滑腔具有一个形成所述夹角最大值的限位角度;

所述转角限位滑块能够与所述转角限位滑腔之间相滑动配合。

4.根据权利要求1所述的无接触式分类垃圾运送倾倒器,其特征是,所述架体限位部包括固定座、限位容置凹槽以及滑动板;

所述固定座具有一个延伸方向,且所述固定座沿其延伸方向的一端固接设于所述手持架,所述固定座在沿其延伸方向的另一端开设有所述限位容置凹槽;所述固定座在所述限位容置凹槽朝向的一侧端面滑动设有滑动板,使得所述滑动板能够滑动对应或滑动解除对所述限位容置凹槽槽口的阻挡;

所述旋转安装架能够在所述滑动板与所述限位容置凹槽之间对应或解除对应时,实现与所述定位安装架之间保持相对固定或相互分离。

5.根据权利要求4所述的无接触式分类垃圾运送倾倒器,其特征是,在所述倾倒支架部对应的所述配重块固接有限位杆;

所述限位杆能够容置于所述限位容置凹槽内,且所述限位杆能够在所述滑动板与所述限位容置凹槽之间对应或解除对应关系时,与所述定位安装架之间保持相对固定或可随着所述旋转安装架基于所述定位安装架转动。

6.根据权利要求4所述的无接触式分类垃圾运送倾倒器,其特征是,所述袋口夹部固接设于所述滑动板背离所述固定座的一侧端;

且所述滑动板还固定设有手推按钮,所述手推按钮和所述袋口夹部均能够与所述滑动板同步滑动;

所述手推按钮位于所述袋口夹部与所述手持架之间。

7.根据权利要求1所述的无接触式分类垃圾运送倾倒器,其特征是,所述弹簧夹台包括两个夹板和至少一个弹簧;至少一个所述弹簧与其中一个夹板相连接,两个所述夹板能够在所述弹簧的作用下保持夹紧固定作用;

所述传动钢绳与连接所述弹簧的夹板相固接;所述传动钢绳能够拉动连接所述弹簧的所述夹板并压缩对应弹簧;在所述传动钢绳解除拉动作用时,在所述弹簧的回弹作用下,两个所述夹板回到初始位置重新夹紧。

8.根据权利要求3所述的无接触式分类垃圾运送倾倒器,其特征是,所述夹台控制部包括控制安装架、按压控制板、回正弹簧以及伸缩杆体;

所述控制安装架固接设于所述手持架,且所述控制安装架具有安装腔;

所述按压控制板位于所述安装腔内,且所述按压控制板与所述控制安装架之间滑动设置;

所述伸缩杆体设有若干条,且若干条所述伸缩杆体的延伸方向均与所述按压控制板的滑动方向相同,所述伸缩杆体沿其延伸方向的两端分别一一对应与所述控制安装架和所述按压控制板相固接;

所述回正弹簧与所述伸缩杆体的数量相同,且所述回正弹簧分别一一对应套设于所述伸缩杆体的外侧;

通过拉动所述按压控制板能够使所述传动钢绳产生拉动作用,并在拉动完毕后通过所述回正弹簧的回弹性能够使所述按压控制板自动回至初始位置。

9.根据权利要求8所述的无接触式分类垃圾运送倾倒器,其特征是,在所述控制安装架的外侧固定设有两个第一钢绳限位块;在所述基础支架部中的两条定位安装架分别在朝外一侧对应固定设有一个第二钢绳限位块;

所述传动钢绳的一端固接相连设于所述按压控制板背离所述伸缩杆体的一侧端,且所述传动钢绳自所述按压控制板依次穿过所述控制安装架、所述第一钢绳限位块、所述定位安装架和所述第二钢绳限位块后,在所述传动钢绳的另一端与所述弹簧夹台中连接所述弹簧的夹板相固接。

10.根据权利要求9所述的无接触式分类垃圾运送倾倒器,其特征是,在所述旋转安装架基于所述定位安装架分别为相对固定和相对夹角最大值时,位于所述第二钢绳限位块和所述弹簧夹台之间的传动钢绳长度保持相等;

在所述旋转安装架和所述定位安装架之间为相对固定状态时,此时所述旋转安装架与所述定位安装架之间相平齐,可通过所述夹台控制部拉动所述传动钢绳使所述弹簧夹台的夹紧固定作用解除;

在所述旋转安装架和所述定位安装架之间为相对夹角最大值状态时,所述旋转安装架绕所述定位转轴旋转,所述弹簧夹台以及垃圾袋的底部转至高于其初始位置,垃圾袋的内容物垃圾能够自袋口掉出,当内容物垃圾倾倒完毕而需要倾倒垃圾袋时,能够通过操作所述夹台控制部拉动所述传动钢绳,所述弹簧夹台的夹紧固定作用解除,垃圾袋单独掉落。
