专利号: 2020233346514
申请人: 太仓市新景荣电子有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

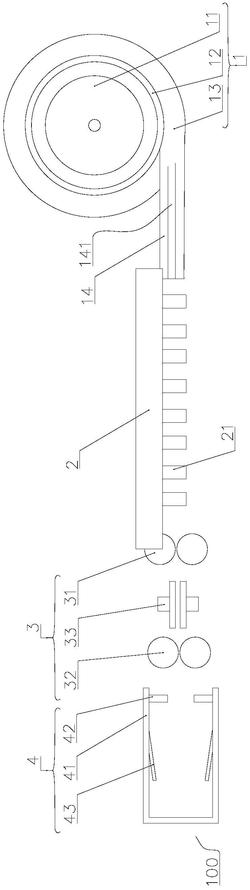

1.一种夹持稳定的电感器编带装置,其特征在于,所述夹持稳定的电感器编带装置包括:

上料机构,所述上料机构包括振动盘、螺旋轨道和出料滑道,所述螺旋轨道设置于所述振动盘的周向内侧壁,所述出料滑道设置于所述振动盘外侧并与所述螺旋轨道的出口连通,所述振动盘振动能够将所述振动盘内容置的电感器沿所述螺旋轨道输送至所述出料滑道,并使所述出料滑道内的所述电感器朝向一致地单列排列;

夹持输送机构,所述夹持输送机构相邻设置于所述出料滑道的出口处,所述夹持输送机构包括上吸座和下夹座,多个所述上吸座沿远离所述出料滑道的方向平行间隔设置,所述上吸座的底部设置有永磁体,多个所述下夹座一一对应设置于多个所述上吸座的下方,所述下夹座设置有夹嘴,所述上吸座能够沿所述上吸座的排列方向往复平移运动,所述永磁体能够磁吸或释放所述电感器的端部,所述夹嘴能够夹持或释放所述电感器的引脚,所述上吸座与所述下夹座配合能够逐个转移所述电感器;

编带机构,所述编带机构包括编带轮和压紧轮,两所述编带轮相对设置于所述夹持输送机构的远离所述上料机构一侧的出料端两侧,两编带分别绕于两所述编带轮,以将所述电感器的所述引脚贴附于两所述编带之间,两所述压紧轮设置并位于两所述编带轮远离所述夹持输送机构的一侧,两所述压紧轮相向转动能够夹持并带动所述编带运动;以及码放架,所述码放架包括码放槽和压紧板,所述码放槽设置于两所述压紧轮远离所述编带轮的一侧,两所述压紧板分别设置于所述码放槽的平行于所述编带运动方向的两内侧壁,且所述压紧板能够沿所述编带的运动方向平移运动,以压紧所述码放槽内的所述电感器。

2.根据权利要求1所述的一种夹持稳定的电感器编带装置,其特征在于,所述码放架还包括检测器,两所述检测器分别设置于所述码放槽的平行于所述编带运动方向的两内侧壁,所述检测器用于检测编带完成的所述电感器的码放位置,并在检测到编带完成的所述电感器触碰所述码放槽的内侧壁时,触发所述压紧板动作压紧编带完成的所述电感器。

3.根据权利要求1所述的一种夹持稳定的电感器编带装置,其特征在于,所述编带机构还包括加热夹板,所述加热夹板设置于所述编带轮与所述压紧轮之间,所述加热夹板能够夹持所述编带两侧并对所述编带进行加热。

4.根据权利要求1所述的一种夹持稳定的电感器编带装置,其特征在于,所述电感器的两所述引脚分别为长引脚和短引脚,所述夹持输送机构还包括引脚感应器和旋转夹头,所述引脚感应器设置于靠近所述上料机构的一所述下夹座上,所述引脚感应器设置有引脚夹持口,所述电感器的两所述引脚能够放置于所述引脚夹持口中,所述引脚感应器能够检测所述电感器的所述长引脚和所述短引脚的放置位置;所述旋转夹头设置于所述引脚感应器的一侧并位于所述下夹座上,所述旋转夹头能够夹持所述电感器的所诉引脚,并能够180°旋转运动。

5.根据权利要求1所述的一种夹持稳定的电感器编带装置,其特征在于,所述上料机构还包括引脚轨道,所述引脚轨道设置于所述出料滑道与所述夹持输送机构之间,所述引脚轨道设置有引脚放置槽,所述电感器的所述引脚能够放置于所述引脚放置槽内,以将所述电感器端部竖直朝上地放置传输。
