专利号: 2020233288858
申请人: 深圳市中天宏机电设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

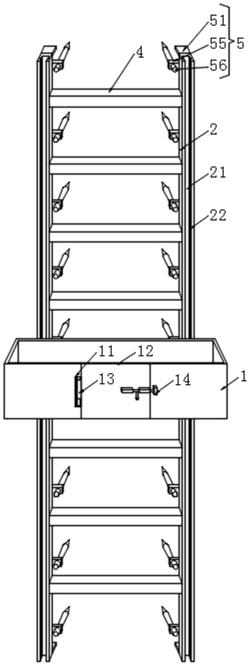

1.一种轨道式悬挂吊篮,包括吊篮(1),其特征在于,所述吊篮(1)一侧边设置有两根规格一直且相互之间平行设置的滑轨(2),两个所述滑轨(2)靠近吊篮(1)一侧均开设有第一滑槽(21),两个所述第一滑槽(21)的内槽壁均开设有第二滑槽(22),所述吊篮(1)靠近两个滑轨(2)一侧固定安装有两个滑动机构(3),两个所述滑动机构(3)均包括两个并列设置的滚轮(31),两个并列设置的所述滚轮(31)之间均贯穿固定插入有一根转动轴(32),两个并列的所述滚轮(31)之间均设置有固定块(33),两个所述固定块(33)分别转动套装在对应的转动轴(32)的外轴壁,两个所述固定块(33)另一端均与吊篮(1)固定安装,两个所述滑轨(2)远离吊篮(1)一侧固定安装有安装机构(5),两个所述安装机构(5)均包括两个安装块(51),两个所述滑轨(2)远离吊篮(1)一侧的顶端和底端均垂直固定安装有安装块(51),同一个所述滑轨(2)一侧的两个安装块(51)之间垂直固定安装有滑杆(52),两个所述滑杆(52)的外杆壁滑动套装有若干固定环(53),若干所述固定环(53)外侧壁螺纹安装有固定螺钉(54),若干所述固定螺钉(54)的钉头部均螺纹贯穿对应的固定环(53)并与对应的滑轨(2)外环壁相抵触设置,若干所述固定环(53)的外环壁均垂直固定连接有安装杆(55),若干所述安装杆(55)远离对应固定环(53)一端两侧贯穿打入有一根锚杆(56)。

2.根据权利要求1所述的一种轨道式悬挂吊篮,其特征在于:所述吊篮(1)一侧开设有防护门槽,所述防护门槽一侧边开设有安装槽(11),所述防护门槽内转动安装有防护门(12),所述安装槽(11)的上槽顶和下槽底之间垂直转动安装有固定杆(13),所述固定杆(13)与防护门(12)固定连接。

3.根据权利要求2所述的一种轨道式悬挂吊篮,其特征在于:所述防护门(12)外侧壁固定安装有插栓(14),所述防护门(12)通过插栓(14)与吊篮(1)侧壁可拆卸安装。

4.根据权利要求1所述的一种轨道式悬挂吊篮,其特征在于:两个所述滑轨(2)之间垂直固定连接有若干加固杆(4),若干所述加固杆(4)规格一致且相互之间平行设置。

5.根据权利要求1所述的一种轨道式悬挂吊篮,其特征在于:两根所述滑轨(2)的顶端建筑物的楼顶安装有卷扬机,所述吊篮(1)的顶端四个边角处均固定连接有钢丝绳,四根所述钢丝绳的顶端均与卷扬机的输出端固定连接。
