专利号: 2020232908035
申请人: 南通奥柯机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

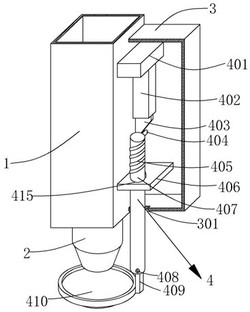

1.一种牙膏包装机的灌装防滴漏装置,包括输料管(1),所述输料管(1)底端固接出料口(2),其特征在于:所述输料管(1)外壁上固接防尘罩(3),所述防尘罩(3)内设有防滴漏装置(4),所述防滴漏装置(4)上端固接在输料管(1)外壁上,所述防尘罩(3)底部设有方形通孔(301)所述防滴漏装置(4)底端穿过方形通孔(301)且位于出料口(2)正下方;

所述防滴漏装置(4)包括固定板(401),所述固定板(401)一侧固接在输料管(1)外壁上,所述固定板(401)底面固接电动伸缩杆(402)一端,所述电动伸缩杆(402)另一端固接下压块(403)顶面,所述下压块(403)底端接触拨动杆(404),所述拨动杆(404)一端固接在转动杆(407)顶端侧壁上,限位板(406)一侧固接在输料管(1)外壁上,所述限位板(406)上设有通过孔(415),所述通过孔(415)外侧固接弧形块(414),所述拨动杆(404)一端固接弹簧(405)一端,所述弹簧(405)缠绕在转动杆(407)上,所述弹簧(405)另一端固接弧形块(414)内,所述转动杆(407)底端穿过通过孔(415),所述转动杆(407)底端设有方形凹槽(412),所述转动杆(407)底端侧壁上设有固定孔(411),固定螺丝(408)穿过固定孔(411)和连接块(409)上的通孔(413),所述连接块(409)底端固接弧形挡板(410)。

2.根据权利要求1所述的一种牙膏包装机的灌装防滴漏装置,其特征在于:所述连接块(409)与方形凹槽(412)的大小相同。

3.根据权利要求1所述的一种牙膏包装机的灌装防滴漏装置,其特征在于:所述通孔(413)和固定孔(411)的直径与固定螺丝(408)杆身的直径大小相等,所述通孔(413)和固定孔(411)内带有螺旋纹结构且与固定螺丝(408)杆身的螺旋纹结构相互卡合。

4.根据权利要求1所述的一种牙膏包装机的灌装防滴漏装置,其特征在于:所述下压块(403)一侧呈坡面,且坡面接触拨动杆(404)。
