专利号: 2020232488255
申请人: 常州恒迅电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

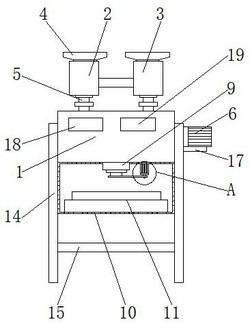

1.一种配料用的称重模块,包括混合箱(1),其特征在于:所述混合箱(1)顶部的两侧分别连通有第一料斗(2)和第二料斗(3),所述第一料斗(2)的顶部和第二料斗(3)的顶部均连通有进料斗(4),所述第一料斗(2)的底部和第二料斗(3)的顶部均连通有下料管(5),所述下料管(5)的底部与混合箱(1)的顶部连通,所述混合箱(1)的右侧固定连接有第一电机(6),所述第一电机(6)的输出端固定连接有搅拌轴(7),所述搅拌轴(7)的左侧贯穿混合箱(1)的右侧并延伸至混合箱(1)的内腔,所述搅拌轴(7)的左侧与混合箱(1)内腔的左侧活动连接,所述搅拌轴(7)的顶部和底部均固定连接有搅拌叶(8),所述混合箱(1)的底部连通有出料管(9),所述混合箱(1)的底部固定连接有称重箱(10),所述出料管(9)的底部贯穿至称重箱(10)的内腔,所述称重箱(10)内腔的底部固定连接有称重台(11),所述称重箱(10)内腔顶部的右侧固定连接有第二电机(12),所述第二电机(12)的输出端固定连接有挡板(13),所述挡板(13)的左侧延伸至出料管(9)的下方。

2.根据权利要求1所述的一种配料用的称重模块,其特征在于:所述混合箱(1)的两侧均固定连接有支撑架(14),两个支撑架(14)相对一侧的底部固定连接有连接杆(15)。

3.根据权利要求1所述的一种配料用的称重模块,其特征在于:所述混合箱(1)内腔底部的两侧均固定连接有倾斜板(16),所述倾斜板(16)的一侧延伸至出料管(9)的上方。

4.根据权利要求1所述的一种配料用的称重模块,其特征在于:所述第一电机(6)的底部固定连接有安装座(17),所述安装座(17)的左侧与混合箱(1)固定连接。

5.根据权利要求1所述的一种配料用的称重模块,其特征在于:所述混合箱(1)表面的左侧固定连接有显示屏(18),所述混合箱(1)表面的右侧固定连接有操作面板(19)。
